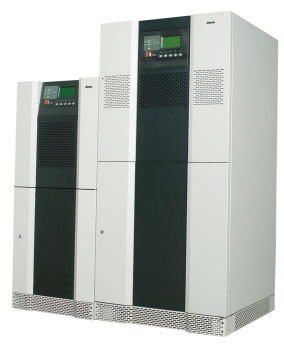

NT-серия (20-500 kVA)
NT-серия (20-500 kVA)
Устройства NT-Series - трехфазные ИБП, для различных областей применения. Схема параллельного резервирования N+X гарантирует надежность Вашему бизнесу. ИБП NT-Series обеспечивают постоянную непрерывную защиту даже в условиях 100% несбалансированной нагрузки. Экономный режим работы ИБП позволяет увеличить КПД на 4-7% и снизить эксплуатационные расходы.
Возможности
- От 20 до 4000 кВА (8 х 500 кВА в параллели).
- Не требует дополнительного оборудования для параллельной работы нескольких ИБП.
- Опциональный 12-пульсный выпрямитель и входной фильтр для снижения гармони¬ческих искажений тока, увеличенный входной коэффициент мощности.
- Резервирование вспомогательного источника питания и схем управления обеспечивают высокую надежность.
- Встроенные механический и электронный байпасы для сервисного обслуживания.
Гибкость
- Многоязычный ЖК дисплей.
- RS232, RS485 и шесть программируемых выходов типа «сухой контакт».
- Совместимость с генераторными установками и 100% несбалансированными нагрузками.
- Батарейные кабинеты увеличенной емкости для увеличения времени резервного электропитания.
Низкие эксплуатационные затраты
- Наращивание мощности параллельным подключением нескольких ИБП в соответствии с ростом Вашего бизнеса. Экономия на этапе начальных инвестиций.
- Широкий диапазон входного напряжения увеличивает срок службы батарей.
- Экономный режим снижает операционные расходы и энергопотребление.
- Конфигурация: несколько ИБП с совместным использованием батарей, позволяют снизить себестоимость.
Технические характеристики | ||||||||||||||||
Модель | NT-20K | 30K | 40K | 50K | 60K | 80K | 100K | 120K | 160K | 200K | 260K | 320K | 400K | 500K | ||
Мощность, кВА | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 260 | 320 | 400 | 500 | ||
Мощность, кВт | 16 | 24 | 32 | 40 | 48 | 64 | 80 | 96 | 128 | 160 | 208 | 256 | 320 | 400 | ||
Вход | Номинальное напряжение | 208 В / 120 В, 380 В / 220 В, 400 В / 230 В, 415 В / 240 В, 480 В / 277 В пер. тока (3 фазы, 4 проводника + заземление) | ||||||||||||||
Диапазон напряжения | ± 20 % | |||||||||||||||
Нелинейные гармонические искажения входного тока | < 3 % (с дополнительно установленным выпрямителем или фильтром) | |||||||||||||||
Частота | 50 Гц / 60 Гц ± 5 Гц | |||||||||||||||
Выход | Напряжение | 208 В / 120 В, 380 В / 220 В, 400 В / 230 В, 415 В / 240 В, 480 В / 277 В пер. тока (3 фазы, 4 проводника + заземление) | ||||||||||||||
Суммарный коэффициент гармоник напряжения | ≤ 3 % (при линейной нагрузке) | |||||||||||||||
Регулирование напряжения | ± 1 % статическое | |||||||||||||||
Частота | 50 Гц / 60 Гц | |||||||||||||||
Стабильность частоты | ± 0,01 % (от встроенного генератора); ± 1 % (синхронизация от входной сети) | |||||||||||||||
Перегрузочная способность | ≤ 110 %: 60 минут, 110 % ∼ 125 %: 10 минут, 126 % ~ 150 %: 1 минута | |||||||||||||||
Интерфейсы | Стандартные | RS 232 х 1, слот SMART x 1, RS485 x 2, cухие контакты х 6 | ||||||||||||||
Прочее | Параллельное подключение | До 8 единиц | ||||||||||||||
Аварийное отключение питания | Местное и дистанционное | |||||||||||||||
Статистическая память для рабочего журнала | 500 записей | |||||||||||||||
Улучшение входных параметров | Опционально 12-импульсный выпрямитель и фильтры низших гармоник | |||||||||||||||
КПД | Нормальный режим (%) | 90 | >97 | 91.5 | 92 | 92.5 | 93 | |||||||||
Экономичный режим (%) | >97 | >97.5 | ||||||||||||||
Окружающая среда | Рабочая температура | 0 °С ~ 40 °С | ||||||||||||||
Относительная влажность | 0 % ∼ 90 % (без образования конденсата) | |||||||||||||||
Уровень шума(на расстоянии 1,5 м) (дБ(А)) | ≤ 60 | ≤ 65 | ≤ 68 | ≤ 72 | ≤ 77 | |||||||||||
Общие | Габаритные размеры Ш (мм) | 600 | 800 | 1200 | 1600 | 1900 | ||||||||||
В (мм) | 800 | 830 | 830 | 995 | 995 | |||||||||||
Г (мм) | 1400 | 1700 | 1700 | 1950 | 1950 | |||||||||||
Вес (кг) | 365 | 365 | 425 | 460 | 506 | 525 | 700 | 745 | 1050 | 1085 | 1680 | 1720 | 1920 | 2410 |
* Однофазное выходное напряжение 220 / 230 / 240 В, только для моделей мощностью 20 ~ 120 кВА.
** Стандартное напряжение 380 / 220 В пер. тока с 6-импульсными выпрямителями. Модели рассчитанные на другое напряжение (1) или оборудованные 12-импульсными выпрямителями или фильтрами (2), отличаются от стандартных по габаритам и весу. Для получения подробной информации, пожалуйста, свяжитесь со своим поставщиком.
*** Модели мощностью 500 кВА имеют в составе 2 кабинета: инвертор (ширина = 1100 мм, 1760 кг) и выпрямитель (ширина = 800 мм, 650 кг).
