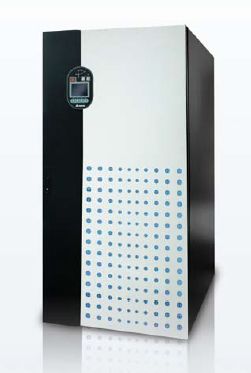

DPS-серия (60-400кВА)
DPS-серия (60-400кВА)


Delta Ultron DPS - это трехфазные ИБП двойного преобразования, с выпрямителем на биполярных транзисторах с изолированным затвором (IGBT) и современным трехкаскадным инвертором (TLI). Располагая такими инновационными технологиями, ИБП Ultron DPS обеспечивают КПД до 96 %. Запатентованная схема коррекции коэффициента мощности (PFC) обеспечивает высокий коэффициент мощности на входе (> 0,99) и низкий суммарный коэффициент гармоник тока (iTHD < 3 %). Чтобы обеспечить максимальную надежность, компания Delta внесла ряд серьезных усовершенствований, касающихся управления батареями, горячего резервирования вентиляторов и простоты технического обслуживания.


Возможности

  • Схема с двойным преобразованием и выпрямителем на IGBT.
  • Резервирование по схеме N+X или конфигурации с горячей заменой.
  • Возможность пуска в режиме питания от сети или от батарей.



  • Гибкость

  • Программируемая последовательность включения с за- держкой от 2 до 99 с.
  • Резервируемые вентиляторы.
  • Простое параллельное расширение - до 8 ИБП в паралель.
  • Многоязычный, в т.ч. русский, мнемонический ЖК ди- сплей и светодиодные индикаторы.
  • Встроенный статический байпас и механический байпас.
  • Горячее резервирование вентиляторов, облегчающее их замену.
  • Опциональная модель со встроенным трансформатором.
  • Низкие эксплуатационные затраты

  • Широкий диапазон входного напряжения сокращает частоту использования батарей.
  • Расширенные функции управления способствуют поддержанию оптимальных характеристик батарей и увеличивают срок их службы.
  • КПД системы достигает 96 %, что способствует сниже- нию эксплуатационных расходов.
  • Высокий коэффициент мощности (> 0,99) и малый суммарный коэффициент гармоник тока (iTHD < 3 %) сокращают расходы на компенсацию реактивной мощ- ности и фильтрацию сети питания.


  • Технические характеристики
    МодельDPS-60KDPS-80KDPS-100KDPS-120KDPS-160KDPS-200KDPS-300KDPS-400K
    Номинальная мощность60кВА/54кВ80кВА/72кВ100кВА/90кВ120кВА/108кВ160кВА/144кВ200кВА/180кВ300кВА/270кВ400кВА/360кВ
    InputНоминальное напряжение380/220 В, 400/230 В (3 фазы, 4 провода плюс земля)
    Диапазон напряжения-45% ∼ 20% (208 ∼ 477 В пер. тока *) *1
    Коэффициент нелинейных искажений тока≤ 3%
    Коэффициент мощности> 0.99
    Частота50/60 ± 5 Гц
    ВыходНапряжение380/220 В, 400/230 В (3 фазы, 4 провода плюс земля)
    Коэффициент нелинейных искажений напряжения≤1.5% (при линейной нагрузке)
    Пределы регулирования напряжения± 1% (статический режим)
    Выходной коэффициент мощности0.9
    Частота50/60 ± 0.05 Гц
    Перегрузочная способность≤ 125%: 10 минут
    ≤ 150%: 1 минута
    Отображение информацииСветодиодные индикаторы, многоязычный мнемонический ЖК дисплей
    ИнтерфейсыСтандартныеRS232 х 1, Smart слот х 2,
    выход с сухими контактами x 6,
    вход с сухими контактами x 7,
    параллельный порт x 2
    RS232 х 1, Smart слот х 2, выход с сухими контактами x 6,
    вход с сухими контактами x 7, параллельный порт x 2, разъём температурного датчика батарейного кабинета х 4,
    разъём контроля состояния батареи, параллельный порт x 2,
    REPO (аварийное дистанционное отключение питания) x 1
    Периферийные устройства управленияКарта SNMP, карта ModBus, карта дополнительных сухих контактов, EnviroProbe, SNMP концентратор
    Соответствие стандартамБезопасность и ЭМСEN 62040-1; CE; МЭК 61000-4; МЭК 62040-2
    КПДПреобразование AC-ACДо 96%
    Экономичный режимДо 99 %
    Условия эксплуатацииРабочая температура0 ∼ 40°C
    Относительная влажность0 ∼ 95% (без образования конденсата)
    Уровень шума70 дБ(А)72 дБ(А)72 дБ(А)73 дБ(А) <70 дБ(А) <70 дБ(А)<73 дБ(А)<73 дБ(А)
    ПрочееПараллельное резервирование и расширениеДа (до 4 ИБП)Да (до 8 ИБП)
    Аварийное отключение питанияДа (местное и дистанционное)
    Регистрация событий500 записей3000 записей
    Размеры и массаГабариты(ШxГxД)520 x 975 x 1695 мм850 x 865 x 1950 мм1600 x 865 x 1950 мм
    Weight300 кг330 кг360 кг390 кг697 кг697 кг1200 кг1200 кг

    * Работа в диапазоне напряжения 242 ~ 324/140 ~ 187 В пер. тока допускается при нагрузке ИБП 70-100 %.
