Системы питания

Решения
по электропитанию
для телекоммуникационной сети
Мы разрабатываем иновационные, экологичные и энергоэффективные решения для лучшего завтра

Компания «Delta» - Обзор
Номер 1 в области импульсных источников питания и бесщеточных вентиляторов постоянного токаОснована в г. Тайбэй, Тайвань, в 197170-летний опыт в сфере обеспечения электропитания телекоммуникационных сетей
Научно – исследовательские лаборатории в 23 регионахБолее 73 000 сотрудников по всему миру Выпущено более 80 0000 систем электропитания телекоммуникацион-ных сетей
Торговые представительства
в 47 регионах		Заводы-изготовители
в 16 регионах		310 выпущенных в США патентов
Среднегодовой темп роста - 35,3 % с 1971 года4 500 выполненных работ в области телекоммуникационных сетей, устройств бесперебойного питания и фотоэлектрических панелей 3 000 сотрудников, задействованных в научно – исследовательских разработках




Компания «Delta» заботится об экологии

Зеленые здания
г. Гургаон,
Рудрапур (IN),
г.Таоюань,
Тайнань(TW),
г. Дубница (SK)		 Безвозмездно
оснащенные
зеленые здания:
медицинская школа
при Национальном
университете Чэнь Кун,
Намазия
начальная школа,
Delta Hall
в Национальном
университете Цинхуа
ISO-14001
Управление природопользованием		 ISO-50001
Система управления энергопотреблением		 WEEE
Отходы производства
электрического
и электронного
оборудования
ISO-14064
Управление выбросами парниковых газов		 RoHS
Правила
ограничения
содержания
вредных веществ		 HF
Безгалогенный
Компания «Delta» постоянно повышает энергоэффективность своей продукции
и помогает своим заказчикам реализовать энергию и сократить затраты.
Улучшив эффективность наших продуктов, с 2010 по 2012 гг. мы помогли сэкономить:
Экономия энергии
9,3 B кВт·ч		 Уменьшение выбросов углерода
∼ 5 M т

Сферы деятельности компании Delta
Силовая электроникаУправление электроэнергиейИнтеллектуальная экологичная жизнь
Распределенное электропитание

    Системы управления электроэнергией

  • Электропитание телекоммуникационных систем
  • Системы бесперебойного электропитания
  • Решения для дата-центров
Решения для дисплеев
Передвижные источники питанияСетевые системы
Возобновляемая энергияСветодиодное освещение
Вентиляторы и терморегулирующие устройстваСистема промышленной автоматизацииРучные оздоровительные устройства
Базовые электронные элементы питанияЭлектронная аппаратура подвижных объектовЭнергетические устройства широкого использования

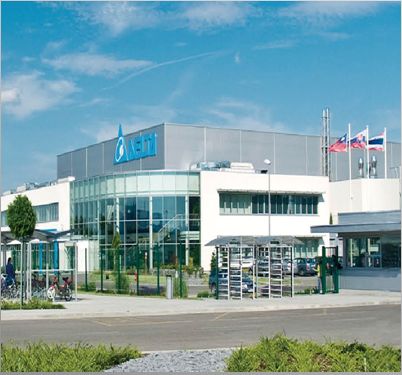

Деятельность компании в Словакии
Европейский логистический центр для Европы, Ближнего Востока и Африки Сборка и производство в соответствии с местными требованиями
680 сотрудников, работающих на производственной территории площадью 18 000 м2Месячная выработка – 4000 систем
Сертификация ISO 9001, 14001, CSN OHSAS 18000 Качество – наша политика
Учебные комплексы и испытательное оборудование для конкретных задач заказчикаЕвропейский центр технического обслуживания и ремонта для Европы, Ближнего Востока и Африки

Экспертиза систем электропитания телекоммуникационных сетей
Высокоэффективные выпрямители от 850 до 6000 Вт с КПД до 97,2 %Инновационная технология контроллеров для обеспечения полного управления и мониторинга объектаЭнергоэффективные решения по охлаждению для кабинетов и контейнеров
Концепция проектирования, сосредоточенная на стандартизацииУниверсальные модульные системы электропитания CellD, CabD и OutD Сокращение эксплуатационных затрат благодаря внедрению гибридных решений
Система интеллектуального учета сетей электропитанияМестные сервисные службы – Монтаж, пусконаладка, выявление и устранение неисправностей, 24/7Полнофункциональные решения по локальному управлению (SMCS) вашей сетью
Крупномасштабное производство, обеспечивающее развертывание сетейСеть поддержки пользователей во всем миреРетрофит существующей инфраструктуры сети для снижения энергозатрат
  • Выпрямители от 850 Вт до 6 кВт
  • CellD – Полочные системы питания до 600 A, кабинеты, навесные боксы и распределительные панели переменного тока
  • CabD – Универсальная система для использования в мощных сетях до 1000 A
  • OutD – Внешние кабинеты для различных систем электропитания и с многочисленными опциями
  • RenD – Системы возобновляемой энергии, приспособленные к местным потребностям
  • Качество – наша политика

Выпрямители
ТипDPR 850-48DPR 2900-48DPR 2900-48DPR 4000-48DPR 6000-48
Выходная мощность850 Вт2900 Вт4000 Вт6000 Вт
КПД95,2 %96,4 %97,2 %95,2 %96,5 %
Плотность мощности30 Вт/дюйм336,5 Вт/дюйм327,3 Вт/дюйм326,5 Вт/дюйм3
Подключение в «горячем» режимеДа

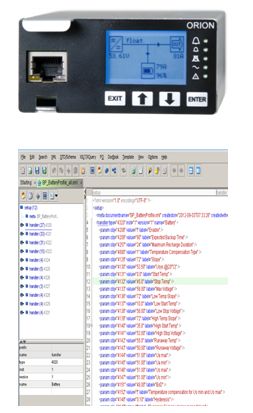

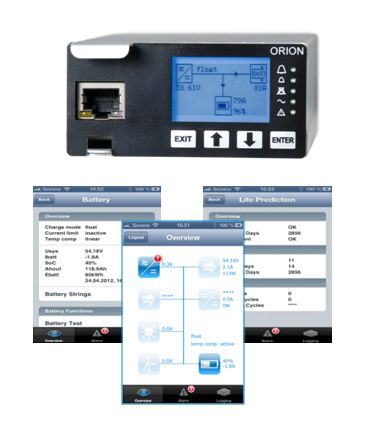

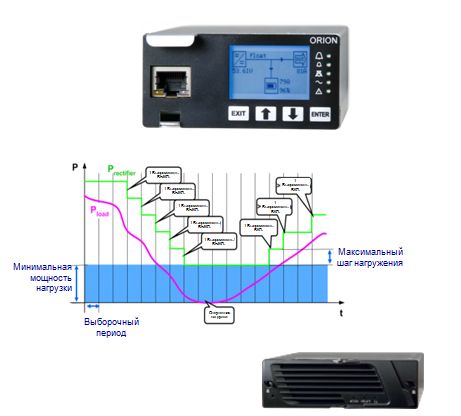

Управление и мониторингИнтерфейс PSC3/ORION
ОхлаждениеОхлаждение вентилятором с регулировкой скорости
Рабочая температураот -40 до + 75 °Cот -40 до + 75 °Cот -45 до + 75 °Cот -40 до +70 °C
Напряжение сети80-300 В перем. тока80-310 В перем. тока90-300 В перем. тока80-300 В перем. тока250-530 В перем. тока (3 фазы)
Диапазон рабочих напряжений42-58 В40-58 В42-58 В

Системы CellD
CellD 40CellD 100CellD 125
DPS 850B-48-3DPS 850B-48-6DPS 2900B-48-3DPS 2900B-48-3
Макс. выходной ток/макс.
установленная мощность		40 A / 2,55 кВт100 A / 5,1 кВт100 A / 8,7 кВт125 A / 8,7 кВт
Модуль выпрямителяDPR 850B-48 (макс. 3 выпрям.)DPR 850B-48 (макс. 6 выпрям.)DPR 2 900B-48 (макс. 3 выпрям.)DPR 2 900B-48 (макс. 3 выпрям.)
КПД95,2 %95,2 %96,2 % или 97,2 %96,2 %
Конфигурация схемы перем. токаL+N+PE3L+N+PE3L+N+PE или 3x (L+N+PE) или L+N+PE
Соединение с нагрузкой
(макс. конфигурация)		6x MHCB(2-30 A) или 2xMHCB(6-50 A)12xMHCB(2-30 A) или 4xMHCB(16-100 A)11 x MCB(2-63 A)
Соединение с батареями2x MHCB 50 A2 x 100 A2 x MCB(80-125 A)

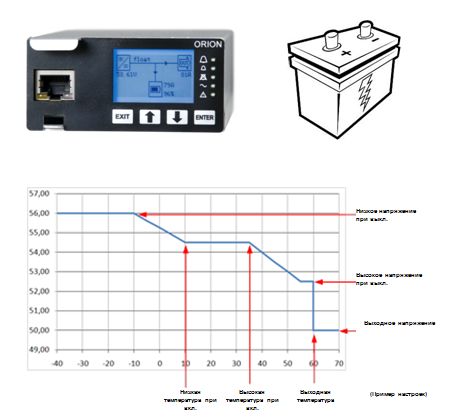

Защита от глубокой разрядки
батарей (LVD) /
Частичное отключение нагрузки (PLD)		Да / НетДа / ОпциональноДа /Опционально
Управление и мониторингИнтерфейс ORION/PSC3
Рабочая температура-45…+65 °C
Размеры В x Ш x Г43.6 (1U) x 444 (19') x 280 мм86.8 (2U) x 444 (19') x 295 мм86.8(2U)x444(19')x323 мм133.5(3U) x 481.5 (19') x 329 мм
Вес4,1 кг7,0 кг15 кг
CellD 300
DPS 2900-48-5 19IN-5UDPS 2900-48-6 19IN-6UDPS 2900B-48-3 21IN-4UDPS 2900B-48-6 21IN-5U
Макс. выходной ток/макс.
установленная мощность		250 A / 14,5 кВт250 A / 17,4 кВт250 A / 8,7 кВт250 A / 17,4 кВт
Модуль выпрямителяDPR 2 900 B-48
(макс. 5 выпрям.)		DPR 2 900 B-48
(макс. 6 выпрям.)		DPR 2 900 B-48
(макс. 3 выпрям.)		DPR 2 900 B-48 (макс. 6 выпрям.)
КПД96,2% или 97,2 %96,2% или 97,2 %96,2% или 97,2 %96,2% или 97,2 %
Конфигурация схемы перем. токаВозможны конфигурации 3L+N+PE
Соединение с нагрузкой
(макс. конфигурация)		15-24 x MCB (до 63 A)18-33 x MCB (до 63 A)
Соединение с батареями2-6 x MCB (до 125 A) или 2-3 x MCB (до 200 A) или 2 x MCB (до 300 A)
Защита от глубокой разрядки
батарей (LVD) /
Частичное отключение нагрузки (PLD)		Да / Опционально
Управление и мониторингИнтерфейс ORION/PSC3
Рабочая температура-45…+65°C
Размеры В x Ш x Г222(5U) x 444 (19') x 315 мм266(6U) x 444 (19') x 315 мм177(4U) x 495 (21') x 315 мм222(5U) x 495 (21') x 315 мм
Вес14-25 кг
CellD 600
DPS 2900B-48-12 19IN-9UDPS 4000B-48-5 19IN-7U
Макс. выходной ток/макс. установленная мощность600 A / 34,8 кВт600 A / 20 кВт
Модуль выпрямителяDPR 2900B-48 (макс. 12 выпрям.)DPR4000B-48 (макс. 5 выпрям.)
КПД96,2% или 97,2 %95,2 %
Конфигурация схемы перем. токаВозможны конфигурации 3L+N+PE
Соединение с нагрузкой (макс. конфигурация)14 x MCB (до 63 A)
Соединение с нагрузкой (макс. конфигурация)9x MHCB(до 100 A) или 4x MHC B(до 200 A) или 3x MHCB (до 300 A)
Защита от глубокой разрядки батарей (LVD) /
Частичное отключение нагрузки (PLD)		Да /Опционально
Управление и мониторингИнтерфейс ORION/PSC3
Рабочая температура-45 - +65 °C
Размеры В x Ш x Г399(9U) x 480 (19') x 375 мм311 (7U) x 480 (19') x 465 мм
Вес30 кг25 кг
Кабинет наружной установки
SC 600SC 1300SC 1800SC 2000
Внутренний объем12 U27 U38 U42 U
Высота620 мм1310 мм1805 мм1980 мм
Ширина600 мм
Глубина600 мм
ОхлаждениеЕстественное охлаждение (без вентиляторов и воздушных фильтров)
Дополнительное
оборудование		 Полки для батарей (240 кг),
внутренние планки / кронштейны 19’ или 21’
Передняя дверь или крышка для батарейного отсека,
задняя панель или стальные поперечины,
Панели-заглушки (1U, 2U и 3U)
Навесной бокс
WB 5UWB 8UWB 12U
Внутренний объем5 U / 19‘8 U / 19’12 U / 19’
Высота253 мм387 мм564 мм
Ширина548 мм
Глубина475 мм
ОхлаждениеЕстественное охлаждение (без вентиляторов и воздушных фильтров)
Дополнительное оборудованиеПередняя дверь, панели-заглушки (1U, 2U и 3U)

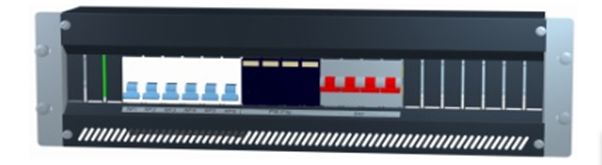

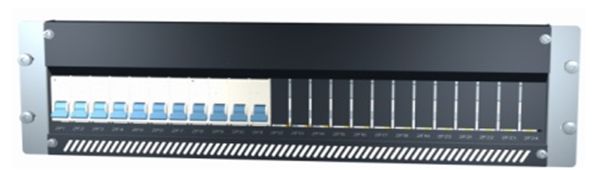

Распределительная панель перем. токаРаспределительная панель пост. тока
APD 19IN-3UAPD 19IN-3U DPD 19IN-3U
Дополнительное оборудованиеВинтовые клеммы, главный выключатель, прерыватели (MCB.RCD),
служебные гнезда, защита от перенапряжения (OVP), реле и замыкатели		Защита нагрузки пост. тока (прерыватели) –
макс. 24xMCB (до 63 A), две группы нагрузок:
А и В с 10-14 x MCB в каждой,
частичное отключение нагрузки (замыкатель – 250 А)
(группы приоритетных и неприоритетных нагрузок)
Рабочее напряжение/Ток (макс.)Перем. ток:230 / 400 В (1 или 3 фазы) / В зависимости от оборудованияПост. ток: 20-60 В / 300 A
Внутренний объем24 модуля (18 мм)24 модуля (18 мм)
Размеры
В x Ш x Г		133 (3U) x 480 (19') x 132 мм133 (3U) x 480 (19') x 132 мм

Системы CabD
CabD600CabD1500CabD3000
Макс. выходной ток
/макс. установленная мощность		600 A / 34,8 кВт1500 A /144 кВт3000 A / > 144 кВт
Модуль выпрямителяDPR 6000 (макс. 8 выпрям.),
DPR 4000 (макс. 12 выпрям.)
DPR 2900 (макс. 12 выпрям.)
DPR 6000 (макс. 24 выпрям.),
DPR 4000 (макс. 36 выпрям.),
DPR 6000 (>24 выпрям..)
КПД95,2 % … 97,2 %95,2 % … 97,2 %96,5 %
Конфигурация схемы перем. токаВозможны конфигурации 3L+N+PE
Соединение с нагрузкой/батареямиВозможны конфигурации – модульная конструкция
Защита от глубокой разрядки батарей (LVD) /
Частичное отключение нагрузки (PLD)		Опционально / Опционально
Управление и мониторингИнтерфейс ORION/PSC3
Рабочая температура-5…+45 °C
Размеры В x Ш x ГОдностоечный кабинет:
1800/2000/2200 x 600 x 600 мм		Одно- или многостоечный кабинет:
1800/2000/2200 x 600 x 600/800 мм
ВесВ зависимости от конфигурации

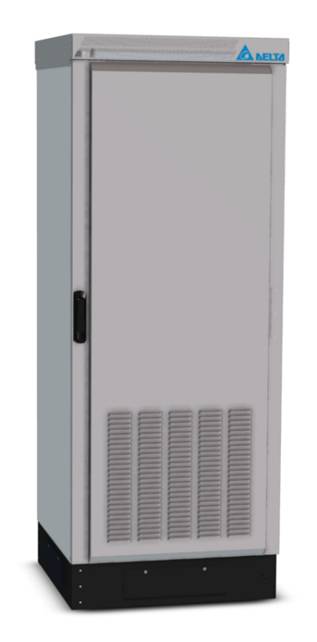

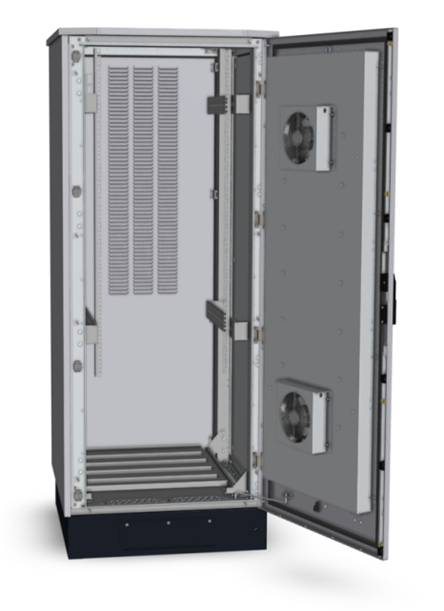

OutD Systems
Серия OutD MСерия OutD V
Общие сведенияОптимизированная модульная конструкцияБазовое экономичное решение
РазмерыOutD 1800M-В 1827 x Ш 770 x Г 852 мм -35HU
OutD 2000M – В 2050 x Ш 870 x Г 952 мм – 38HU 		OutD 1800V - В 1860 x Ш 708 x Г 780 мм – 35HU
OutD 2000V – В 2047 x Ш 808 x Г 752 мм – 38HU
Класс защитыдо lP55
МатериалСталь или алюминий, одно- или многоуровневая конструкция с опциональной теплоизоляцией
Срок службыСталь: +15 лет. Алюминий: +20 лет
Варианты охлажденияAV (Воздушная вентиляция), HEX (Теплообменник,) AC (Кондиционирование воздуха),
Гибридное решение AV+AC (Вентиляция + Кондиционирование воздуха)
ХарактеристикиНизкий уровень шума (-7 дБ)
Сборка – разборка на месте, плоская упаковка
Модули параллельного и вертикального расширения
Доступна задняя дверь, задние панели - съемные
Базовое решение для ресурсоемкого применения
Низкий уровень шума (∼7 дБ)

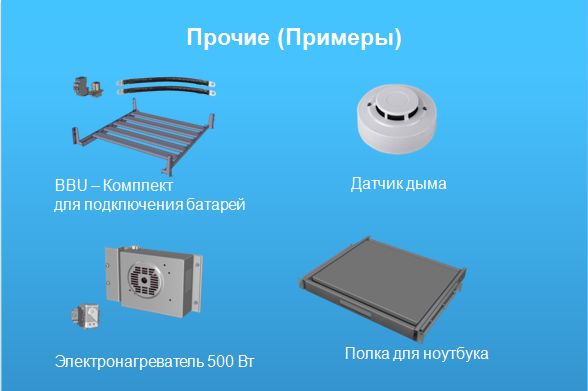

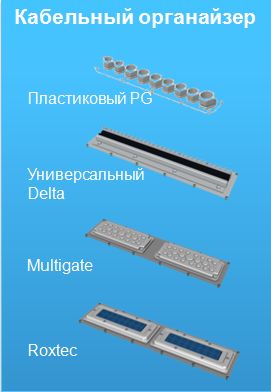

ОпцииКабельный органайзер: Универсальный Delta, PG, Multigate, Roxtec, индикаторы состояния обслуживания.
Датчики дыма. Датчик протечки воды. Датчики засорения фильтров. Датчик высокой влажности.
Полка для ноутбука. Выдвижной лоток для батарей. Электронагреватели.
Клеммы аварийной сигнализации (винтовые, Krone) и т. д.

Серия OutD V
Размеры
OutD 1,8 м:
В 1860 x Ш 708 x Г 780
OutD 2,0 м:
В 2047 x Ш 808 x Г 752
Экономичное решение Охлаждение батарей
Отдельный батарейный отсек
с повышенной теплоизоляцией 40 мм EPS
и активным охлаждением (TEC или AC)
Гибкая конфигурация
Стойки 19’ или 21’
Полки для батарей
Различные системы электропитания (PSU)
Различные опции кабельных органайзеров

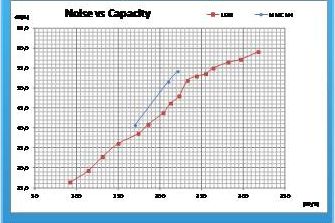

- 7 дБ (A) низкий уровень шума по сравнению со стандартными кабинетами при сохранении аналогичной холодопроизводительности (220 Вт/К)
Одно- или многоуровневая настенная конструкция

Наружные стенки из стали или алюминия
Различные типы охлаждения (AV, AC, Гибридное решение AC+AC)Опциональная теплоизоляция 20 мм EPS на боковых стенках и задней стенке

Серия OutD M
Размеры
OutD 1,8 м:
В 1827 x Ш 770 x Г 852
OutD 2,0 м:
В 2050 x Ш 870 x Г 952
Сборка на местеРасширение батарейных боксов (Охлаждение батарей)

Параллельное соединение

- 7 дБ(A) низкий уровень шума по сравнению со стандартными кабинетами при сохранении аналогичной холодопроизводительности (220 Вт/К)

Плоская упаковка

Расширение для оборудования IP20


OutD Cooling Options
Пункты сравненияРешение по активному охлаждениюРешение по пассивному охлаждениюГибридное охлаждение
Кондиционер 230 В перем. токаКондиционер 48 В перем. токаТермоэлектрический кулер (TEC)
48 В перем. Тока		ВентиляторТеплообменник (HEX) класса воздух-воздухТермосифонный теплообменник (HEX)Кондиционер + Вентилятор)
Холодопроизводительность850–2000 Вт
при L35/L35		800–2000 Вт
при L35/L35		100 ~ 200 Вт
при L35/L35		100 ~ 250 Вт/K 80 ~ 160 Вт/K100 ~ 600 Вт/KAV – 250 Вт/K
AC – 2000 Вт
ЭнергопотреблениеВысокоеВысокоеВысокоеОчень низкоеСреднееСреднееНизкое
Коэффициент производительности (COP)1,7~2,0 при 35/351,6~4,0 при 35/35~1.0 при 35/3526 ~ 43 при ном. объемном потоке (DT)=5 K2.5. ~ 4.5при ном. объемном потоке (DT)=5 K4,0 ~ 5,5при ном. объемном потоке (DT)=5 KAV – 26; AC – 1,7 при L35L35, ном. объемном потоке (DT)=5 K230 230 В перем. тока
Энергопотребление (эксплуатационные расходы)
Инвестиции (капитальные расходы)

Опции OutD

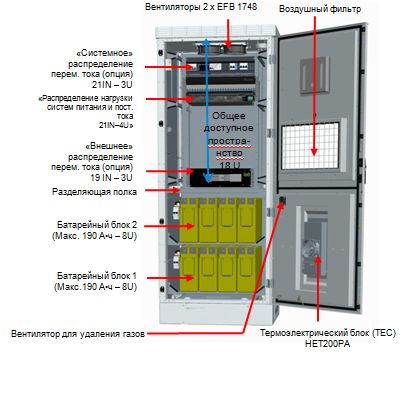

Пример OutD с термоэлектрическим кулером (TEC)

Кабинет серии OutD 2000VВентилятор 250 Вт/K для отсека электронного оборудования
Отдельный батарейный отсек с повышенной теплоизоляцией для 2 групп батарей А•чПолностью совместим со всеми системами Delta CellD до 600 А
Экономичное исполнение – малое энергопотребление
Термоэлектрическое охлаждающее устройство (TEC) (200 Вт L35L35) для батарейного отсекаКомпоненты батарей (прерыватели, шунты и устройства защиты от глубокой разрядки (LVD) устанавливаются на боковой стенке кабинета рядом с батарейными блоками

Контроллер ORION

Контроллер ORION от компании «Delta» с надежным функционалом для снижения энергозатрат Программируемая логика ПЛКИнтеграция гибридных источников энергии. Контроль и управление
Горячее подключениеФункции выпрямителя для сокращения энергопотребления и затратДистанцион-ная связь посредством сетей LAN, SNMP, Modbus и приложения I-Phone
Контроль и управление всеми функциями системы электро-питанияРасширенный мониторинг батарей (Свинец/Литий) и функции управленияПростое управление конфигурациями, создание отчетов по состоянию системы, языковая поддержка и конфигурируемые функции регистрации данных
Полный контроль и управление объектомИнтеллекту-альное измерение параметров электропитания для простоты отслеживания электропотребления



Инновационные характеристики

Управление профилями батарей. Предварительно заданные параметры и настройки основных типов батарей Управление конфигурациями обеспечивает простое выполнение всех настроек контроллера ORION Измерения питания перем. током с помощью выпрямителей. Автоматическое переключение фаз. ПЛК теперь поддерживает напряжение перем. тока. Процессор обработки сигналов и устройство регистрации данных теперь поддерживают сетевое напряжение, измеряемое с помощью выпрямителей
Отчет по состоянию системы включает в себя список всех устройств, подключенных к системе IMBUS контроллера ORIONПоддержка литий-ионных батарей. Контроллер ORION сообщается с литий-ионными батареями посредством шлюзового модуля GWM-BATTERY
Повышенная степень защиты для дистанционной связи посредством сети SNMP Верс. 3 и IP-фильтрацииФункции Syslog позволяют выполнять отправку событий и системных сообщений на сервер SyslogПриложение для мониторинга контроллера Orion, разработанное для I-Phone

Функции выпрямителя. Обзор

Экономичный режим. Оптимизирует общую производительность системы электропитания путем отключения неиспользуемых выпрямителейУправляемый набор мощности для оптимизированного запуска генераторной установки
Циклическая работа и принудительная циклическая работа выпрямителей. При изменении нагрузок контроллер ORION оценивает, какой из выпрямителей должен быть включен/отключен следующим Мониторинг резервирования выпрямителей
Мониторинг мощности для подзаряда батарей
Счетчик отказов выпрямителя
Ограничение мощности по событиюМаксимальное количество выпрямителей: 128
Измерения: Ввод перем. тока, вывод пост. тока V/I/P, до 3 значений температуры с каждого выпрямителя

Функции батарей. Обзор

    Управление:

  • Тип батареи
  • Ограничение тока
  • Температурная компенсация
  • Защита от глубокой разрядки батарей (LVD)
  • Состояние заряда батарей
  • Непрерывный заряд
  • Заряд
  • Разряд
  • Компенсирующий заряд
  • Тестирование батарей
  • Ускоренный подзаряд
  • Разделение заряда и разряда
  • Заряд, управляемый событиями
  • Профиль батарей

    Мониторинг:

  • Мониторинг напряжения системы
  • Измерение средней точки напряжения
  • Мониторинг температуры
  • Мониторинг дифференциала I
  • Потеря времени резервирования
  • Состояние заряда
  • Измерение напряжения блокировки
  • Прогнозирование срока службы батарей
  • Регистрация данных
Поддержка
свинцово-кислотных
и литий-ионных



Интеллектуальней.
Экологичней.
Вместе.

Системы электропитания Delta Electronics
Telecom Power Solutions Business Unit
НПО «Восток»
Республика Казахстан, 050057 Алматы
ул. Сатпаева 36, кв. 4 (уг.ул. Ауэзова)
Тел./факс:+7 (727) 274-2190
 +7 (727) 328-6332
Моб.тел.:+7 (701) 1111-682
