АГРЕГИРУЮЩИЙ ТРАНСПОНДЕР
MS-800E И MS-1200E
Передача до 12 x 100 Гбит/с клиентских сигналов в когерентных каналах 2 х 600 Гбит/с
- Передача до 12 клиентских сигналов 100GE или OTU4 RS FEC
- Коррекции ошибок Soft-FEC 15%, Soft-FEC 20% или 27%
- Перестраиваемый в C-диапазоне лазер
- Автоматическая коррекция дисперсии до ± 70 нс/нм
- OSNRτ от 9.8 дБ (0,1 нм, BER = 10 -12)
|

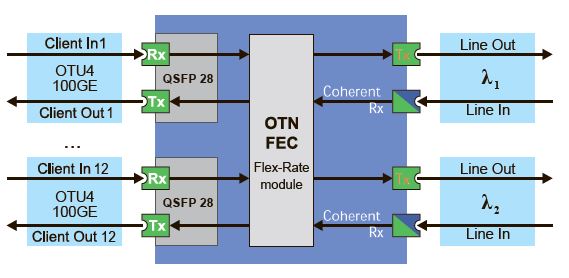

Блок поддерживает передачу до 800 Гбит/с по двум длинам волн (линейная скорость по 1 длине волны изменяется от 100 до 400 Гбит/с ). MS-800Е передает данные в OTN-формате с использованием коррекции ошибок Soft-FEC. За счет применения разнообразных форматов модуляции от DP-QPSK до DP-64QAM (включая режим Fractional-QAM) достигается оптимальное использование сетевых ресурсов. Лазер с перестройкой длины волны с шагом 6,25 ГГц позволяет организовать до 48 DWDM каналов 400 Гбит/с в C-диапазоне и сетке 100 ГГц или до 96 DWDM каналов 200 Гбит/с в C-диапазоне и сетке 50 ГГц. |
|
Оптические характеристики
| Линейный интерфейс | Режим работы |
|||
2 х 100 Гбит/с |
2 х 200 Гбит/с |
2 х 400 Гбит/с |
2 х 600 Гбит/с |
|
| Количество интерфейсов | 2 | |||
| Тип интерфейса | LC/UPC | |||
| Формат модуляции | DP-QPSK |
DP-QPSK |
DP-16QAM |
DP-64QAM |
| Автомат. коррекция дисперсии | до ± 350 нс/нм |
до ± 350 нс/нм |
до ± 280 нс/нм |
до ± 10 нс/нм |
| Диапазон длин волн | 1528,7-1567,1 нм | |||
| OSNRτ (0,1 нм, BER=10-12) | 9,8 дБ |
13,1 дБ |
20,4 дБ |
29,9 дБ |
| FEC | Soft-FEC 15%, Soft-FEC 20% или 27% | |||
| Выходная мощность (BER=10-12) | -10…+3 дБм | |||
| Чувствительность приемника | -15... -9 дБм | |||
| Перегрузка приемника | 0 дБм | |||
| Клиентский интерфейс | ||||
| Количество | 2 |
4 |
8 |
12 |
| Тип интерфейса | QSFP28 |
|||
| Стандарт интерфейса | 100GE, OTU4 |
|||
| Потребляемая мощность | - |
|||
 |
