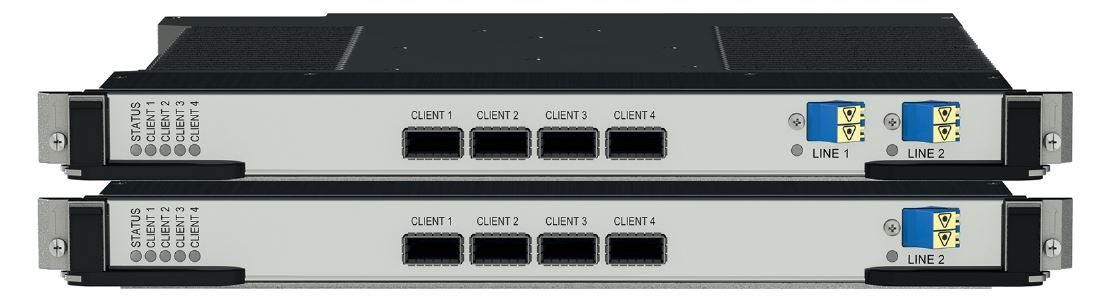

АГРЕГИРУЮЩИЙ ТРАНСПОНДЕР MS-400E
» RU » EN

АГРЕГИРУЮЩИЙ ТРАНСПОНДЕР MS-400E

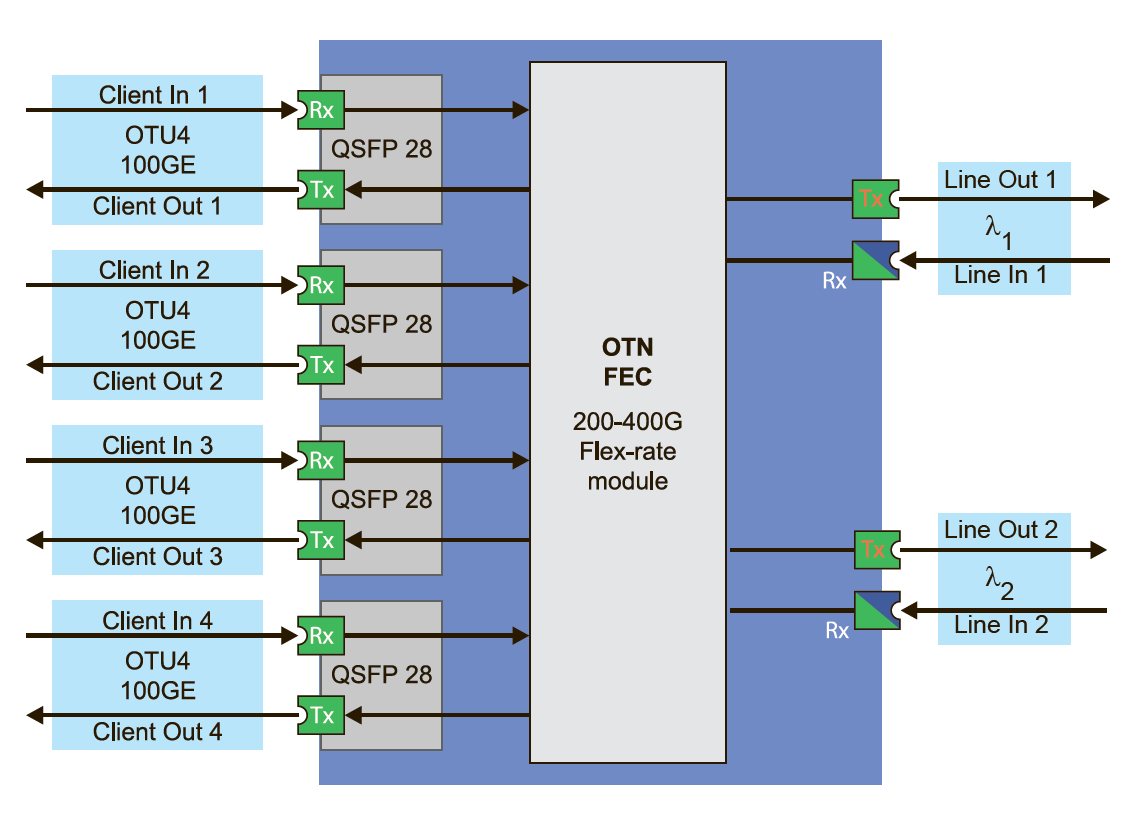

Передача до 4 x 100 Гбит/с клиентских сигналов в 2 х 200 Гбит/с или 1 х 400 Гбит/с

  • Передача до 4 клиентских сигналов 100GE или OTU4 RS FEC
  • Коррекции ошибок Soft-FEC 15% и 20%
  • Перестраиваемый в C-диапазоне лазер
  • Автоматическая коррекция дисперсии до ± 70 нс/нм
  • OSNRT от 10,3 дБ (0,1 нм, BER = 10 -12)

Блок поддерживает передачу по двум длинам волн по 200 Гбит/с или по одной 400 Гбит/с. MS-400Е передает данные в OTN формате с использованием коррекции ошибок Soft-FEC. Лазер с перестройкой длины волны с шагом 12,5 ГГц позволяет организовать до 96 DWDM каналов 400 Гбит/с в C-диапазоне и сетке 100 ГГц.

Оптические характеристики

Линейный интерфейс Режим работы

  2 x
100Гбит/с

  2 х
150Гбит/с

2 х
200Гбит/с

1 х
200Гбит/с

1 х
300Гбит/с

1 х
400Гбит/с

Количество интерфейсов

2

2

  2

 1

  1

  1

Тип интерфейса

  LC/UPC

  LC/UPC

Формат модуляции 25% OH SD-FEC

DP-QPSK

DP-8QAM

DP-16QAM

DP-QPSK

DP-16QAM

DP-32QAM

Автоматическая коррекция дисперсии

± 70 нс/нм

± 30 нс/нм

от -35
до +226,5 нс/нм

до ± 35 нс/нм

до ± 17,5 нс/нм

Диапазон рабочих длин волн передатчика

1528.7–1567.1 нм

1528.7–1567.1 нм

OSNRτ (0,1 нм, BER=10∧-12)

10,3 дБ

15 дБ

10,2 дБ

14,5 дБ

19,8 дБ

24,7 дБ

FEC

Soft-FEC 15%, Soft-FEC 20%

Soft-FEC

Выходная мощность

-10…+2,5 дБм

- 9 ... + 4 дБм

Чувствительность приемника (BER=10-12)

-18 дБм

-13 дБм

Перегрузка приемника (BER=10-12)

0 дБм

+5 дБм

Клиентский интерфейс
Количество

2

3

4

2

3

4

Тип интерфейса

QSFP28

QSFP28

Стандарт интерфейса

100GE, OTU4

100GE, OTU4

Потребляемая мощность не более

150 Вт

110 Вт
