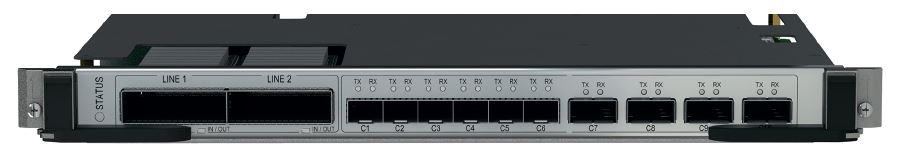

АГРЕГИРУЮЩИЙ ТРАНСПОНДЕР
MS-200E И MS-D100E

Поддержка клиентских сигналов 40GE, OTU3, STM-256

Поддержка клиентских модулей SFP+, SFP28, QSFP+, QSFP28
Агрегация сигналов 10 - 100 Гбит/с
Оптимальное решение для мультисервисных систем
Возможность 1+1 резервирования для линейных и кольцевых сетей

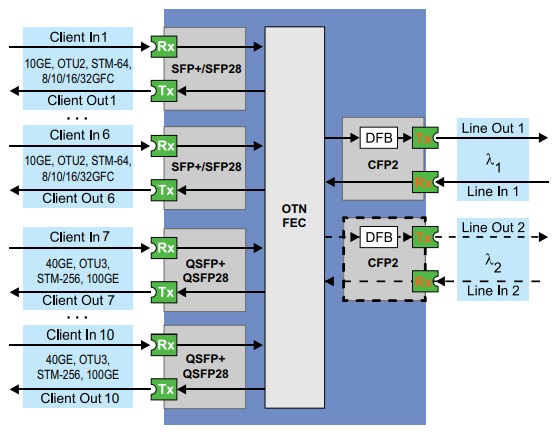

Блок поддерживает агрегацию клиентских 10 Гбит/с сигналов в 100 или 200 Гбит/с канал. В качестве клиентских интерфейсов используются оптические модули SFP+, SFP28, QSFP+, QSFP28, что позволяет организовать передачу различных протоколов 10, 40, 100 Гбит/с в едином линейном потоке. Поддержка линейных и стандартных когерентных DWDM модулей CFP2 оптимизирует соотношение стоимость/производительность. Универсальная архитектура позволяет наращивать и модифицировать сеть в процессе эксплуатации. Характеристики линейного интерфейса определяются установленным оптическим модулем и могут отличаться от приведенных в таблице.

Оптические характеристики

Линейный интерфейс	Исполнение
	MS D100EC2 - SX10/Q40Q		MS 200EC2 - SX10/Q40Q
Количество интерфейсов	2		1
Тип интерфейса	CFP2
Стандарт интерфейса	OTU4 / OTUJ		OTUJ
Формат модуляции	DP-DQPSK		DP-8QAM / DP-16QAM
Автомат. коррекция дисперсии	до ± 40 нс/нм		до ± 20 нс/нм
Диапазон длин волн	1528,7-1567,1 нм
OSNRT (0.1 нм, BER=10 ^-12)	11.4 дБ		18.1 дБ 19.8 дБ
FEC	G.709 / SD-FEC 15%		SD-FEC 15%
Выходная мощность (BER=10 ^-12)	- 15…+ 1 дБм
Чувствительность приемника	-22 дБм
Перегрузка приемника	0 дБм
Клиентский интерфейс для любого исполнения	SFP+	SFP28	QSFP+	QSFP28
Количество	6	3 (100 Гбит/с) 6 (200 Гбит/с)	2 (100 Гбит/с) 4 (200 Гбит/с)	1 (100 Гбит/с) 2 (200 Гбит/с)
Стандарт интерфейса	10GE, OTU2, STM-64, 8/10/16GFC	32GFC	40GE, OTU3, STM-256	100GE
