40 ГБИТ/С BPSK МОДУЛЯТОР
» RU » EN

40 ГБИТ/С BPSK МОДУЛЯТОР

Первый российский электрооптический 40 Гбит/с BPSK модулятор на основе LiNbO волоконного интерферометра Маха-Цендера

Оптоэлектронные модуляторы применяются в телекоммуникационных и радиофотонных оптических системах для передачи данных и амплитудно-фазового преобразования несущего оптического сигнала за счет электрооптического эффекта. До настоящего момента на территории России не существовало собственных технологий по производству электрооптических модуляторов с полосой свыше 25 ГГц. Устройство на основе волоконного интерферометра Маха-Цендера позволяет решать задачи, в которых требуется динамический диапазон свыше 30 dB, в том числе для передачи аналогового ВЧ сигнала по оптическому волокну. Устройство разработано и произведено в лаборатории компании «Т8» в рамках государственной программы «Развитие электронной и радиоэлектронной промышленности на 2013–2025 годы». Опытный образец оптоэлектронного модулятора показал лучшие характеристики, чем изначально были заложены, и по ряду показателей превзошел зарубежные аналоги.

Область применения:

  • Решения для передачи аналогового ВЧ сигнала по оптическому волокну
  • Телекоммункационные системы спектрального уплотнения (WDM)
  • Радиофотонные применения

Особенности:

  • Ширина полосы 27 ГГц для диапазона длин волн 1530-1625 нм
  • Линейный отклик на ВЧ сигнал в диапазоне -15 dBm .. +17 dBm обеспечивает возможность работы с доступными телекоммуникационными компонентами
  • Высокий поляризационный коэффициент экстинкции ~ 20 dB
  • Возможность работы с оптическими мощностями свыше 20 dBm
  • 1.85 мм (V-type) разъем
Оптические параметрыТипичное значениеЕдиницы измерения
Рабочий диапазон длин волн (мин. потери)1530-1625нм
Оптические потери3,5дБ
Коэффициент поляризационной экстинкции<-7дБ
Максимальная оптическая мощность20дБм
Входное волокноPM (панда)
Выходное волокноPM (панда)/SMF28
Электрические параметрыТипичное значениеЕдиницы измерения

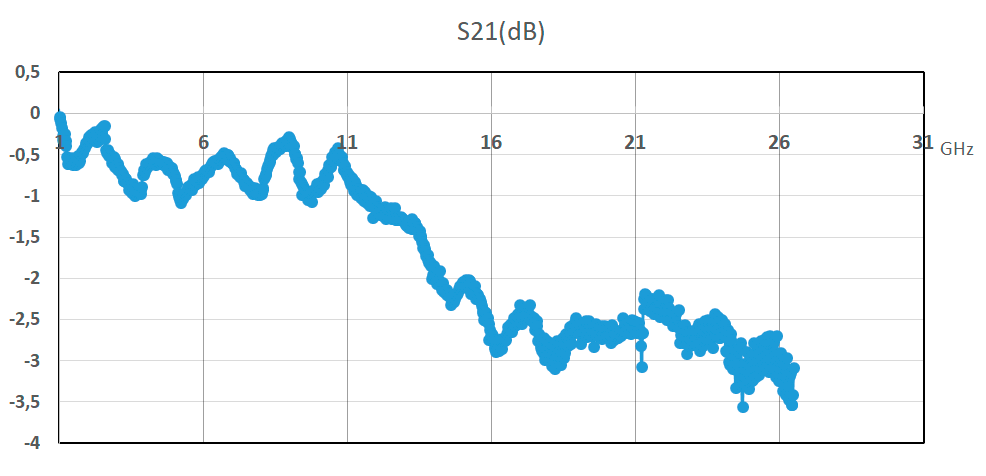

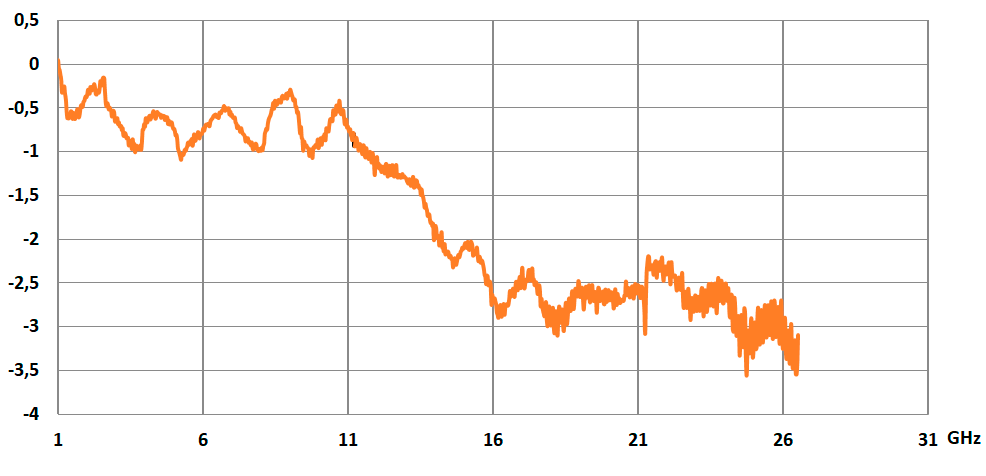

S21 (по уровню -3 дБ)26,5ГГц
S11<-10дБ
Vπ для ВЧ разъема6В
Vπ для DC разъема5В
Минимальная входная мощность-15дБм
Максимальная входная мощность20дБм
Тип разъема1,85 мм (V-type)дБм
Волновое сопротивление на вход50Ом
