Задача

Организация защищенных каналов на короткие расстояния без резервирования

Организация двух каналов 10GE.
Расстояние между узлами сети: до 60 км.
Резервирование: без резервирования (схема с резервированием описана в пункте 2.3).

Описание технического решения:

Данная схема позволяет организовать два защищенных оптических канала со скоростью 10 Гбит/с каждый между двумя территориально распределенными площадками по одной паре волокон, см. Рисунок.

Таблица содержит спецификацию оборудования для данной конфигурации.

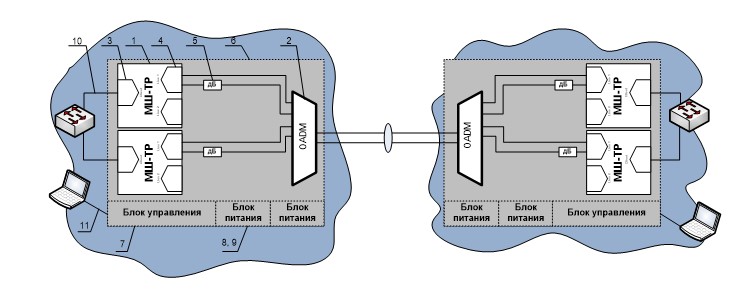

Рисунок – Схема организации защищенных каналов

Таблица – Спецификация оборудования

№	Наименование оборудования	Кол-во, шт.
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры
1	СКЗИ «Квазар» МШ-ТР Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+	4
Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии
2	Блок мультиплексоров ввода/вывода OADM-4/4 Пассивный мультиплексора ввода/вывода DWDM в корпусе для установки в шасси V3	2
Приемо-передающие модули и аттенюаторы
3	Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC	4
4	Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC	4
5	Аттенюатор (Male-Female)	4
Шасси, блоки питания и управления
6	Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов	2
7	Блок управления CM-2G-3F	2
8	Блок питания PS-1200A	4
Шкафы, оптические шнуры и дополнительное оборудование
9	Кабель питания, 220В	4
10	Шнур оптический Duplex	10
11	Соединительный шнур RJ45	2

Примечание: в качестве оборудования оптического тракта может применяться оборудование различных производителей.
