Организация двух каналов 10GE.
Расстояние между узлами сети: до 60 км.
Резервирование: с резервированием (оперативное переключение линии).
Описание технического решения:
Данная схема позволяет организовать два защищенных оптических канала со скоростью 10 Гбит/с каждый между двумя территориально распределенными площадками по двум парам волокон (основной и резервной ВОЛС), см. Рисунок.
Таблица содержит спецификацию оборудования для данной конфигурации.

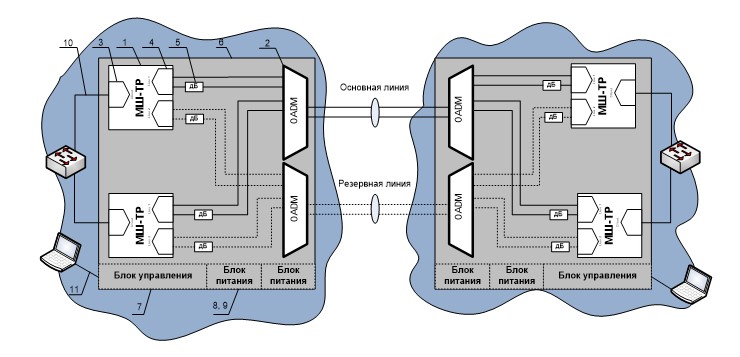

Рисунок – Схема организации защищенных каналов
Таблица – Спецификация оборудования
| № | Наименование оборудования | Кол-во, шт. |
| Каналообразующее оборудование – транспондеры и агрегирующие транспондеры | ||
| 1 | СКЗИ «Квазар» МШ-ТР Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ | 4 |
| Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии | ||
| 2 | Блок мультиплексоров ввода/вывода OADM-4/4 Пассивный мультиплексора ввода/вывода DWDM в корпусе для установки в шасси V6 | 4 |
| Приемо-передающие модули и аттенюаторы | ||
| 3 | Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC | 4 |
| 4 | Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC | 8 |
| 5 | Аттенюатор (Male-Female) | 8 |
| Шасси, блоки питания и управления | ||
| 6 | Шасси V6 Шасси 19"x6RU на 7 слотов с установленным блоком вентиляторов | 2 |
| 7 | Блок управления CM-2G-3F | 2 |
| 8 | Блок питания PS-1200A | 2 |
| Шкафы, оптические шнуры и дополнительное оборудование | ||
| 9 | Кабель питания, 220В | 4 |
| 10 | Шнур оптический Duplex | 16 |
| 11 | Соединительный шнур RJ45 | 2 |
Примечание: в качестве оборудования оптического тракта может применяться оборудование различных производителей. При организации резервирования увеличивается комплект оборудования оптического тракта и линейные приемо-передающие модули.
 |
