Задача

Организация защищенных каналов в линии большой протяженности с резервированием

Организация восьми каналов 10GE (4 основных и 4 резервных).
Расстояние между узлами сети: до 750 км.
Резервирование: полное аппаратное 1+1 и линейное резервирование

Описание технического решения:

Данная схема позволяет организовать восемь защищенных оптических канала со скоростью 10 Гбит/с каждый между двумя территориально распределенными площадками по двум парам волокон (основной и резервной ВОЛС) в многопролетной линии с применением эрбиевых усилителей (EA) и компенсаторов дисперсии (DCM), см. Рисунок.

Таблица содержит спецификацию оборудования для данной конфигурации.

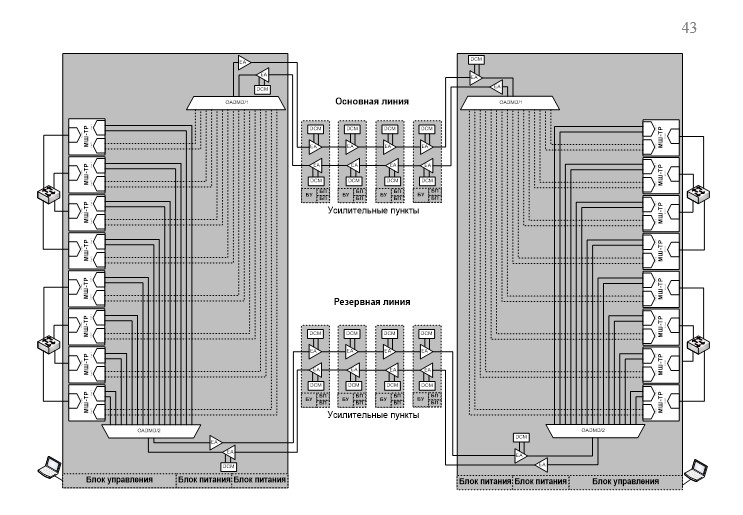

Рисунок – Схема организации защищенных каналов

Таблица – Спецификация оборудования

№	Наименование оборудования	Кол-во, шт.
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры
1	СКЗИ «Квазар» МШ-ТР Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+	16
Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии
2	Блок мультиплексоров ввода/вывода OADMD-8/8 Два пассивных мультиплексора ввода/вывода DWDM в одном корпусе для установки в шасси V10	2
3	Блок усилителей EA-16V/20-(14-24) Оптический усилитель двухкаскадный С3-диапазона, со встроенным GFF-фильтром, c оптическим портом контроля, VOA	20
4	Блок усилителей EA-20V-(11-18) Оптический усилитель однокаскадный С3-диапазона, со встроенным GFF-фильтром, c оптическим портом контроля, VOA	4
5	Блок DCM Компенсатор хроматической дисперсии в исполнении моноблока для размещения в 19U стойке	20
Приемо-передающие модули и аттенюаторы
6	Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC	16
7	Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC	32
8	Аттенюатор (Male-Female)	32
Шасси, блоки питания и управления
9	Шасси V10 Шасси 19"x10RU на 13 слотов с установленным блоком вентиляторов	2
10	Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов	4
11	Блок управления CM-2G-3F	6
12	Блок питания PS-1200A	12
Шкафы, оптические шнуры и дополнительное оборудование
13	Кабель питания, 220В	12
14	Шнур оптический Duplex	48
15	Шнур оптический Simplex	88
16	Соединительный шнур RJ45	2
