Организация восьми каналов 1GE (каждые следующие 8х1GE будут организованы по отдельной паре волокон).
Расстояние между узлами сети: до 80 км.
Резервирование: без резервирования (схема с резервированием аналогична описанной в пункте 1.2).

Описание технического решения:

Данная схема позволяет организовать восемь защищенных оптических каналов со скоростью 1 Гбит/с между двумя территориально распределенными площадками по одной паре волокон (см. Рисунок).

Таблица содержит спецификацию оборудования для данной конфигурации.

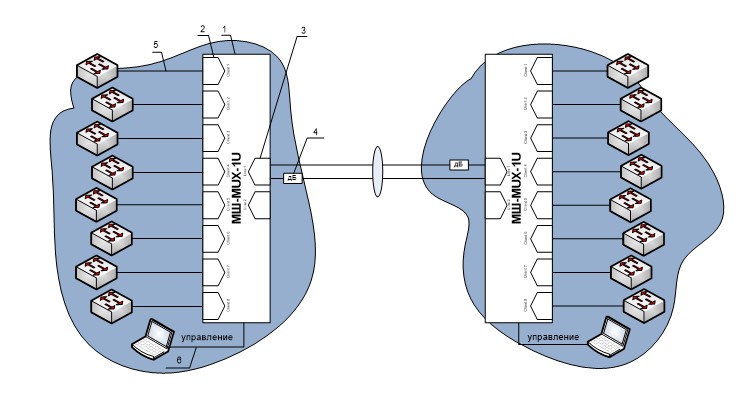

Рисунок – Схема организации восьми каналов 1GE по «темному» волокну без резервирования

Таблица – Спецификация оборудования

Наименование оборудования Кол-во, шт.
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры
1 СКЗИ «Квазар» МШ-MUX-1U Агрегация: 8x1GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентские интерфейсы: 8 гнёзд SFP 2
Приемо-передающие модули и аттенюаторы
2 Оптический приемо-передающий модуль SFP-MR-10 Двухволоконный оптический приемо-передающий модуль SFP, SM, 1310 нм, протоколы передачи: FE, GbE, STM-1, STM-4, STM-16; дальность передачи до 10 км, разъем LC 16
3 Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC 2
4 Фиксированный аттенюатор 2
Шкафы, оптические шнуры и дополнительное оборудование
5 Шнур оптический Duplex 18
6 Соединительный шнур RJ45 2
7* Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) 2
