Задача Организация каналов 10GE без резервирования |
- Организация одного канала 10GE (каждый следующий будет организован по отдельной паре волокон).
- Расстояние между узлами сети: до 80 км.
- Резервирование: без резервирования.
Описание технического решения:
Данная схема позволяет организовать один защищенный оптический канал со скоростью 10 Гбит/с между двумя территориально распределенными площадками по одной паре волокон (см. Рисунок 1).
Таблица 1 содержит спецификацию оборудования для данной конфигурации с применением СКЗИ «Квазар» в исполнении моноблока (1U).

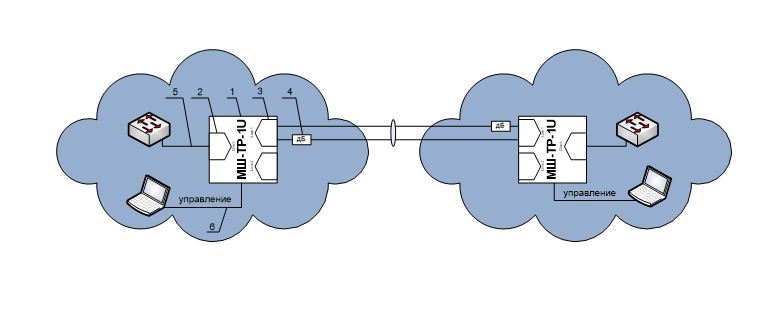

Рисунок 1 – Схема организации канала 10GE по «темному» волокну без резервирования.
Таблица 1 – Спецификация оборудования
| № | Наименование оборудования | Кол-во, шт. |
| Каналообразующее оборудование – транспондеры и агрегирующие транспондеры | ||
| 1 |
СКЗИ «Квазар» МШ-ТР-1U Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
2 |
| Приемо-передающие модули и аттенюаторы | ||
| 2 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
2 |
| 3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
2 |
| 4 | Фиксированный аттенюатор | 2 |
| Шкафы, оптические шнуры и дополнительное оборудование | ||
| 5 |
Шнур оптический Duplex |
4 |
| 6 | Соединительный шнур RJ45 | 2 |
| 7* |
Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) |
2 |
* Для пунктов без питания 48В.
Установка плат СКЗИ в специализированное шасси обеспечивает оптимизацию управления (все платы как один сетевой элемент), удобство эксплуатации и компактность, см. Рисунок 2. Таблица 2 содержит спецификацию оборудования для организации 3 каналов 10GE с применением СКЗИ, устанавливаемых в шасси.

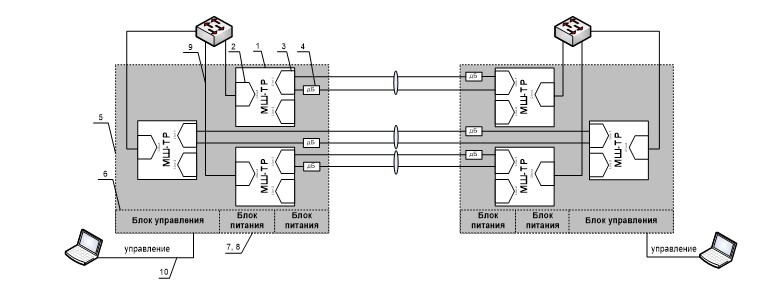

Рисунок 2 – Схема организации 3 защищенных каналов 10GE с установкой СКЗИ «Квазар» в специализированное шасси
Таблица 2 – Спецификация оборудования
| № | Наименование оборудования | Кол-во, шт. |
| Каналообразующее оборудование – транспондеры и агрегирующие транспондеры | ||
| 1 |
СКЗИ «Квазар» МШ-ТР Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
6 |
| Приемо-передающие модули и аттенюаторы | ||
| 2 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
6 |
| 3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
6 |
| 4 | Фиксированный аттенюатор | 6 |
| Шасси, блоки питания и управления | ||
| 5 |
Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов |
2 |
| 6 |
Блок управления CM-2G-3F Блок управления и контроля. Два гнезда SFP (1000BASE-X), три разъема RJ-45 (10/100BASE-T) |
2 |
| 7 |
Блок питания PS-1200A Блок питания на 220 В (AC~) мощностью 1200 Вт |
4 |
| Шкафы, оптические шнуры и дополнительное оборудование | ||
| 8 | Кабель питания 220В | 4 |
| 9 | Шнур оптический Duplex | 12 |
| 10 | Соединительный шнур RJ45 | 2 |
 |
