Задача Организация каналов 10GE с резервированием |
Организация одного канала 10GE (каждый следующий будет организован по отдельной паре волокон).
Расстояние между узлами сети: до 80 км.
Резервирование: с резервированием (оперативное переключение линии).
Описание технического решения:
Данная схема позволяет организовать один защищенный оптический канал со скоростью 10 Гбит/с между двумя территориально распределенными площадками по двум парам волокон (основной и резервной ВОЛС). СКЗИ производит оперативное переключение линии в случае деградации линейного сигнала, время переключения - до 50 мс (см. Рисунок).
Таблица содержит спецификацию оборудования для данной конфигурации.

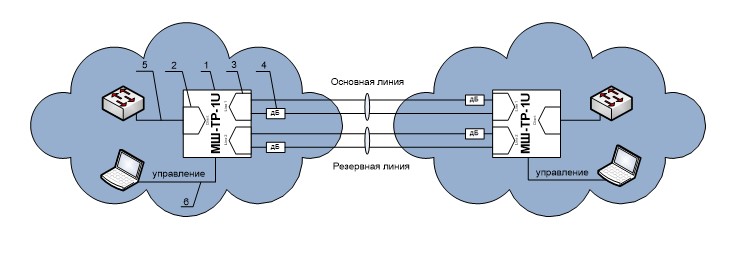

Рисунок – Схема организации канала 10GE по «темному» волокну с резервированием
Таблица – Спецификация оборудования
| № | Наименование оборудования | Кол-во, шт. |
| Каналообразующее оборудование – транспондеры и агрегирующие транспондеры | ||
| 1 |
СКЗИ «Квазар» МШ-ТР-1U Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
2 |
| Приемо-передающие модули и аттенюаторы | ||
| 2 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
2 |
| 3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
4 |
| 4 | Фиксированный аттенюатор | 4 |
| Шкафы, оптические шнуры и дополнительное оборудование | ||
| 5 | Шнур оптический Duplex | 6 |
| 6 | Соединительный шнур RJ45 | 2 |
| 7* |
Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) |
2 |
* Для пунктов без питания 48В
 |
