Задача
Защита каналов с включением в существующую DWDM сеть без резервирования
|
- Расстояние между узлами сети: определяется архитектурой существующей DWDM сети.
- Без резервирования.
Описание технического решения:

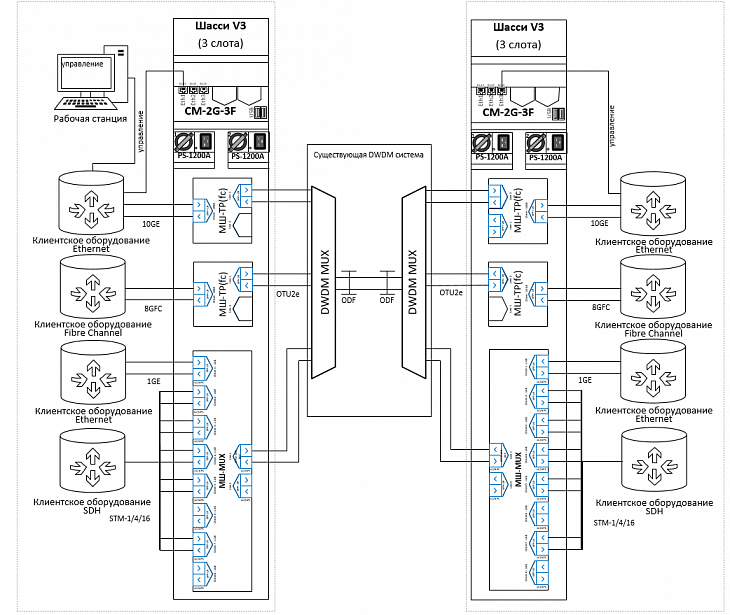

Данная схема позволяет организовать защищенные оптические каналы 10GE, 8GFC, 1GE, STM-1/4/16 с включением в существующую DWDM сеть (соответствующую стандарту ITU G.709) по OTU2e на «чужой» длине волны (см. Рисунок 1). Таблица 1 содержит спецификацию оборудования.

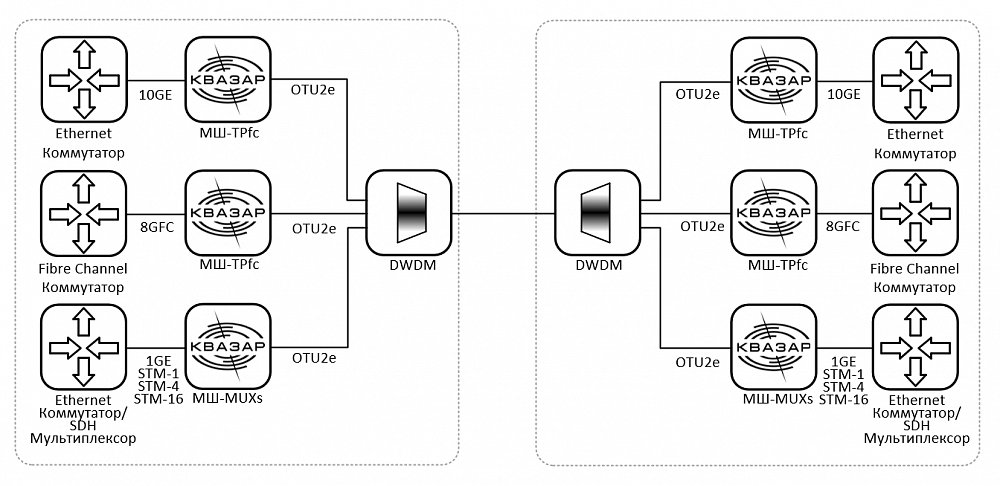

Рисунок 1 - Принципиальная схема каналов 10GE, 8GFC, 1GE, STM-1/4/16 c включением в существующую DWDM сеть по технологии «чужой» длины волны без резервирования
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
2 |
СКЗИ «Квазар» МШ-ТРfc Блок транспондера 2?OTU2e (EFEC G.975.1 I.3 7%) с защитой информации. Передача: 8G FC/10Ge. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
2 |
|
3 |
СКЗИ «Квазар» МШ-MUXs Агрегация: 8x1GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентские интерфейсы: 8 гнёзд SFP |
2 |
|
Приемо-передающие модули и аттенюаторы |
||
|
4 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
2 |
|
5 |
Оптический приемо-передающий модуль SFP+8G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протокол передачи 8GFC, дальность передачи до 300 м, разъем LC |
2 |
|
6 |
Оптический приемо-передающий модуль SFP-MR-10 Двухволоконный оптический приемо-передающий модуль SFP, SM, 1310 нм, протоколы передачи: FE, GbE, STM-1, STM-4, STM-16; дальность передачи до 10 км, разъем LC |
16 |
|
7 |
Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
6 |
|
Шасси, блоки питания и управления |
||
|
8 |
Шасси V3 Шасси 19"?3RU на 3 слота с установленным блоком вентиляторов |
2 |
|
9 |
Блок управления CM-2G-3F |
2 |
|
10 |
Блок питания PS-1200A |
4 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
11 |
Кабель питания, 220В |
4 |
|
12 |
Шнур оптический Duplex |
26 |
|
13 |
Соединительный шнур RJ45 |
2 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
