Задача
Защита каналов 1GE, STM-1, STM-4, STM-16 без применения WDM без резервирования
|
- Расстояние между узлами сети: до 60 км.
- Без резервирования.
Описание технического решения:
Данная схема позволяет защитить до восьми сервисов 1GE, STM-1 или STM-4, или до четырех сервисов STM-16 в произвольной комбинации между двумя территориально распределенными площадками по одной паре волокон, например: 1x1GE, 1xSTM-1, 2xSTM-4 и 2xSTM-1 (см. Рисунок 1). Таблица 1 содержит спецификацию оборудования для данной конфигурации.

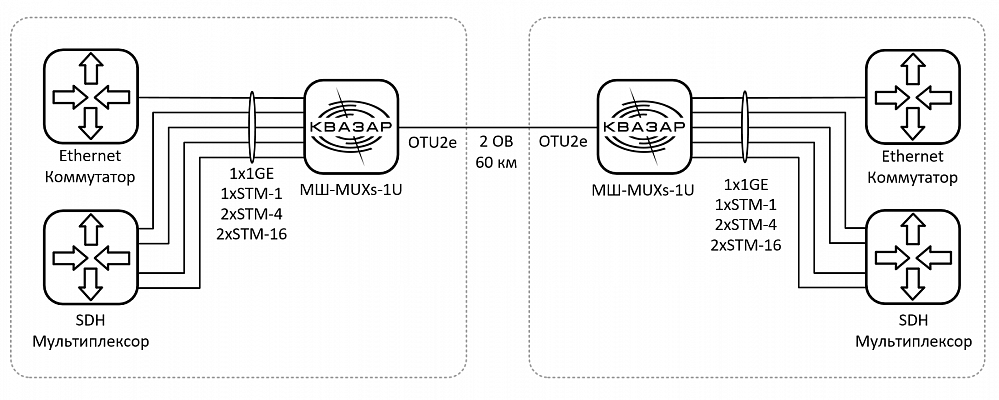

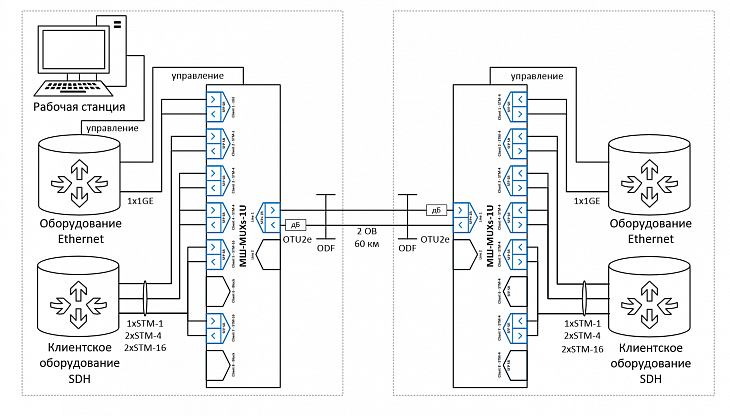

Рисунок 1 - Принципиальная схема защиты шести каналов: 1x1GE, 1xSTM-1, 2xSTM-4 и 2xSTM-16 без применения WDM без резервирования
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
Линейные интерфейсы: 2xOTU2e (FEC G.709, EFEC G.975.1) / Клиентские интерфейсы: 8х1Gbit Ehernet, 8xSTM-1, 8xSTM-4, 4xSTM-16 / 8 гнезд SFP; Передача: 8Gbit/s Ethernet, 8x155,52Mbit/s STM-1, 8x622Mbit/s STM-4, 4x2,5Gbit/s STM-16 |
2 |
|
Приемо-передающие модули и аттенюаторы |
||
|
2 |
Оптический приемо-передающий модуль SFP-MR-10 Двухволоконный оптический приемо-передающий модуль SFP, SM, 1310 нм, протоколы передачи: FE, GbE, STM-1, STM-4, STM-16; дальность передачи до 10 км, разъем LC |
16 |
|
3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
2 |
|
4 |
Фиксированный аттенюатор |
2 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
|
|
|
5 |
Шнур оптический Duplex |
18 |
|
6 |
Соединительный шнур RJ45 |
2 |
|
7* |
Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) |
2 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
