10GE или 8GFC без применения WDM с полным аппаратным резервированием
10GE или 8GFC без применения WDM с полным аппаратным резервированием
Задача
Защита каналов 10GE или 8GFC без применения WDM с полным аппаратным резервированием
- Защита одного канала 10GE или 8GFC без WDM (каждый следующий будет организован по отдельной паре волокон).
- Расстояние между узлами сети: до 60 км.
- С полным аппаратным резервированием.

Описание технического решения:

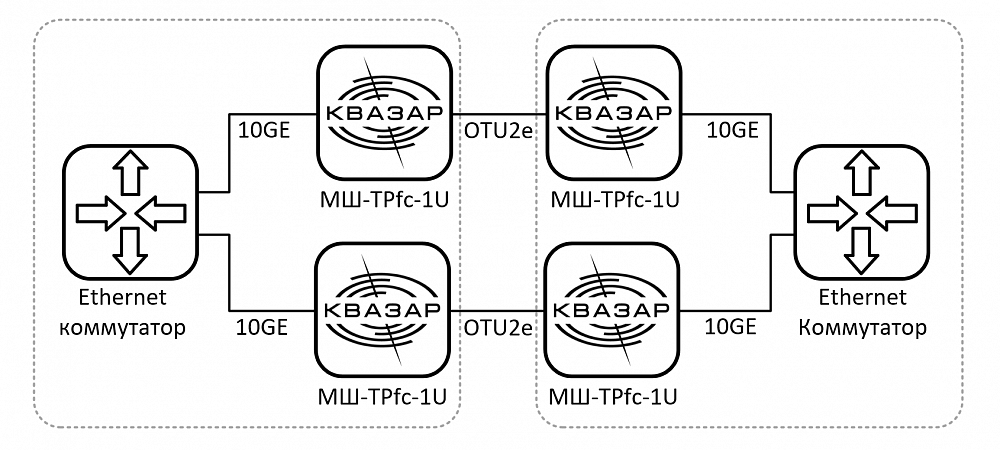

Данная схема позволяет защитить один оптический канал со скоростью до 10 Гбит/с между двумя территориально распределенными площадками по двум парам волокон с полным аппаратным резервированием (две независимые системы). Перераспределение трафика осуществляется средствами оборудования передачи данных, (см. Рисунок 1). Спецификация оборудования представлена в Таблице 1.

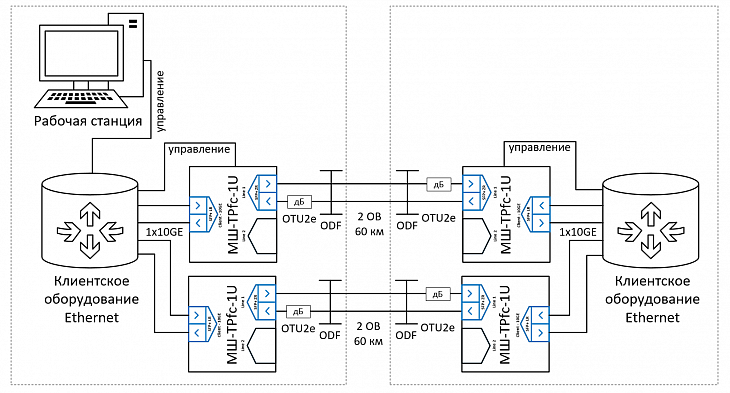

Принципиальная схема каналов 10GE или 8GFC без применения технологии спектрального уплотнения (WDM) с полным аппаратным резервированием

Рисунок 1 - Принципиальная схема каналов 10GE или 8GFC без применения WDM с полным аппаратным резервированием

Таблица 1 - спецификация оборудования

Наименование оборудования

Кол-во,
шт.

Каналообразующее оборудование – транспондеры и агрегирующие транспондеры





1

«Квазар» МШ-ТРfc-1U

Модуль шифрования – транспондер;
Линейные интерфейсы: 2xOTU2e (FEC G.709, EFEC G.975.1) /
2 порта SFP+ для организации резервирования 1+1;
Клиентские интерфейсы: 1x10Gbit Ethernet или 1х8Gbit Fibre Channel / 1 порт SFP+;
Передача: 10Gbit/s Ethernet или 6,8Gbit/s FC.

4

Приемо-передающие модули и аттенюаторы



2

Оптический приемо-передающий модуль SFP+10G-SR

Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, 8GFC; дальность передачи до 300 м, разъем LC

4



3

Оптический приемо-передающий модуль SFP+MR-80

Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, OTU2; дальность передачи до 80 км, разъем LC

4



4

Фиксированный аттенюатор



4

Шкафы, оптические шнуры и дополнительное оборудование

5

Шнур оптический Duplex

8

6

Соединительный шнур RJ45

4

7*

Выпрямитель

Блок преобразования: входное 220В (AC) в выходное 48В (DC)

4

*Для пунктов без питания 48В.

Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
