Задача
Защита двух каналов 10GE или 8GFC по одной паре волокон без резервирования в DWDM сети
|
- Расстояние между узлами сети: до 60 км.
- Без резервирования.
Описание технического решения:

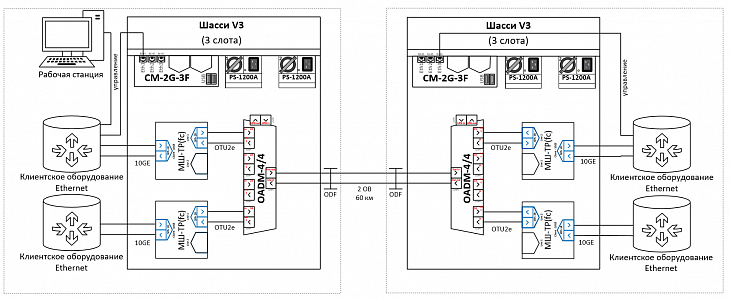

Данная схема позволяет организовать два защищенных оптических канала со скоростью 10 Гбит/с каждый между двумя территориально распределенными площадками по одной паре волокон (см. Рисунок 1). Таблица 1 содержит спецификацию оборудования.

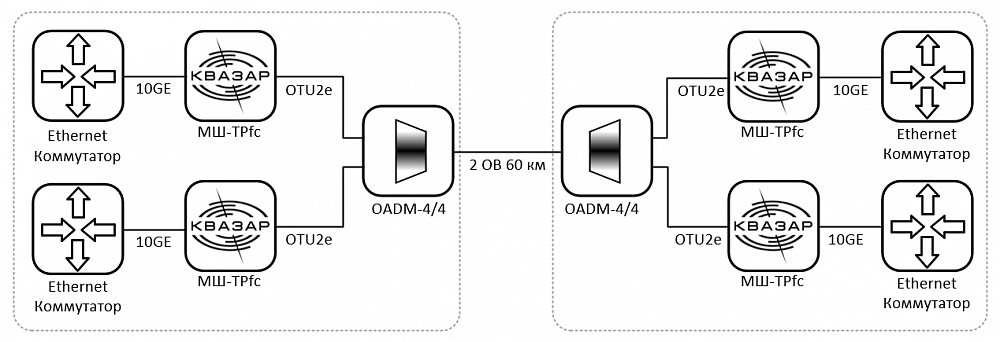

Рисунок 1 - Принципиальная схема двух каналов 10GE или 8GFC по одной паре волокон без резервирования в DWDM сети
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
СКЗИ «Квазар» МШ-ТРfc Передача: 8G FC/10Ge. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
4 |
|
Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии |
||
|
2 |
Блок мультиплексоров ввода/вывода OADM-4/4 Пассивный мультиплексора ввода/вывода DWDM в корпусе для установки в шасси V3 |
2 |
|
Приемо-передающие модули и аттенюаторы |
||
|
3 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
4 |
|
4 |
Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
4 |
|
5 |
Аттенюатор (Male-Female) |
4 |
|
Шасси, блоки питания и управления |
||
|
6 |
Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов |
2 |
|
7 |
Блок управления CM-2G-3F |
2 |
|
8 |
Блок питания PS-1200A |
4 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
9 |
Кабель питания, 220В |
4 |
|
10 |
Шнур оптический Duplex |
10 |
|
11 |
Соединительный шнур RJ45 |
2 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
Примечание: в качестве оборудования оптического тракта может применяться оборудование различных производителей.
 |
