Задача

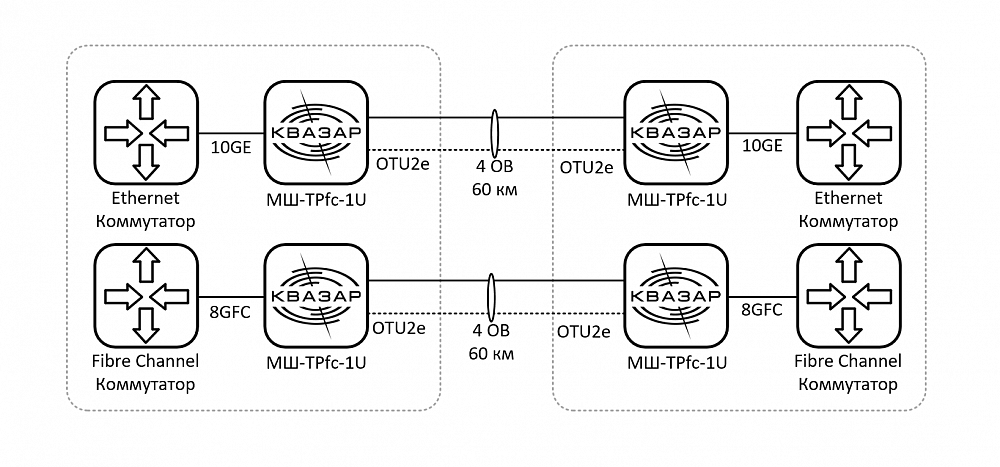

Защита каналов 10GE и 8GFC без применения WDM с резервированием линии
|
- Защита одного канала 10GE и 8GFC без WDM (каждый следующий будет организован по отдельной паре волокон).
- Расстояние между узлами сети: до 60 км.
- C резервированием линии (оперативное переключение линии средствами СКЗИ).
Описание технического решения:
Данная схема позволяет организовать один защищенный оптический канал со скоростью до 10 Гбит/с между двумя территориально распределенными площадками по двум парам волокон (основной и резервной ВОЛС). СКЗИ производит оперативное переключение линии в случае деградации линейного сигнала, время переключения - до 50 мс. (см. Рисунок 1, Рисунок 2). Таблица 1 содержит спецификацию оборудования для данных конфигураций.

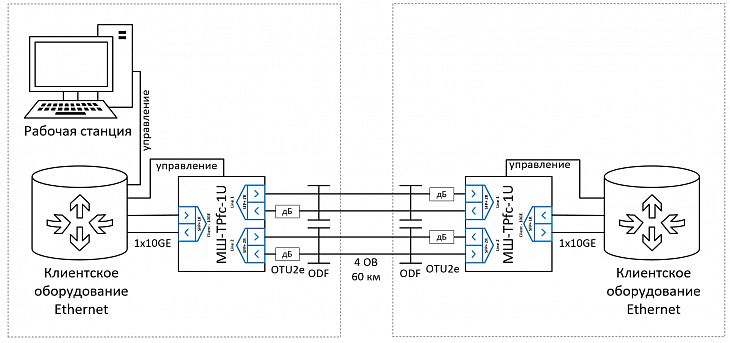

Рисунок 1 - Принципиальная схема организации каналов 10GE без применения WDM с резервированием линии

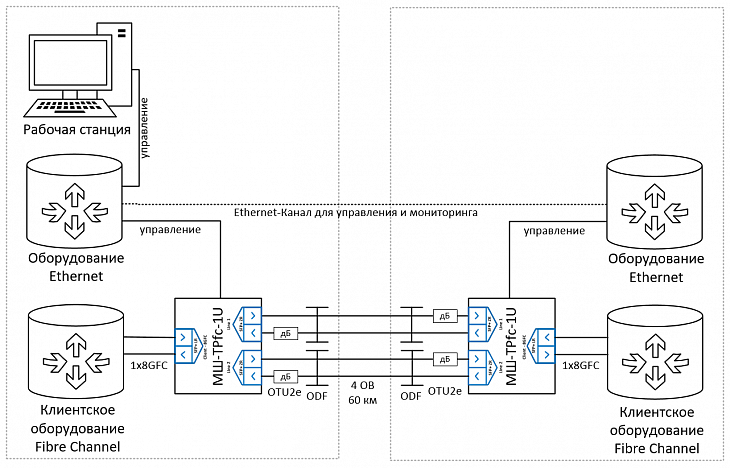

Рисунок 2 - Принципиальная схема организации каналов 8GFC без применения WDM с резервированием линии
Таблица 1 – Спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
«Квазар» МШ-ТРfc-1U
Модуль шифрования – транспондер; |
2 |
|
Приемо-передающие модули и аттенюаторы |
||
|
2 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, 8GFC; дальность передачи до 300 м, разъем LC |
2 |
|
3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, OTU2; дальность передачи до 80 км, разъем LC |
4 |
|
4 |
Фиксированный аттенюатор |
4 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
5 |
Шнур оптический Duplex |
6 |
|
6 |
Соединительный шнур RJ45 |
2 |
|
7* |
Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) |
2 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
