Задача
Защита каналов 10GE и 8GFC без применения WDM с кольцевой топологией
|
- Расстояние между узлами сети: до 60 км.
- C резервированием трафика средствами оборудования передачи данных.
Описание технического решения:
Данная схема позволяет организовать по одному защищенному оптическому каналу со скоростью до 10 Гбит/с между тремя территориально распределенными площадками по одной паре волокон между площадками (см. Рисунок 1, 2, 3). Таблица 1 содержит спецификацию оборудования для данной конфигурации с применением модулей шифрования в исполнении моноблока (1U). Данное техническое решение подходит для организации резервирования по топологии «кольцо» средствами оборудования передачи данных.

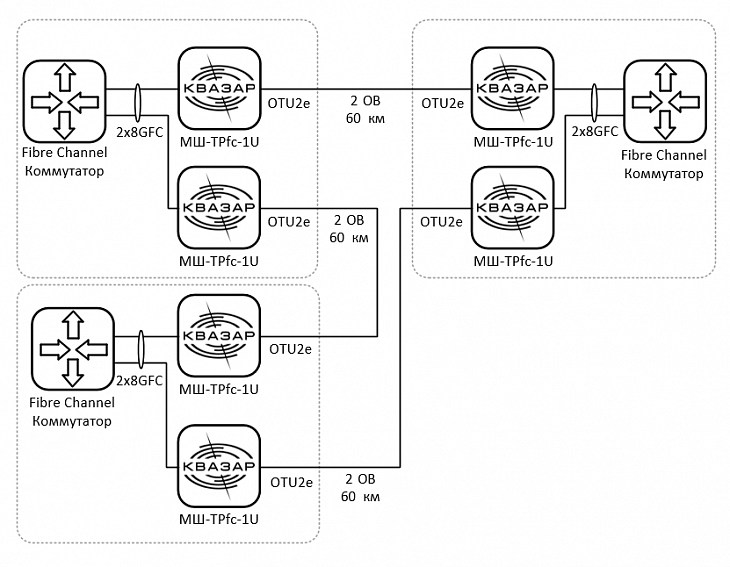

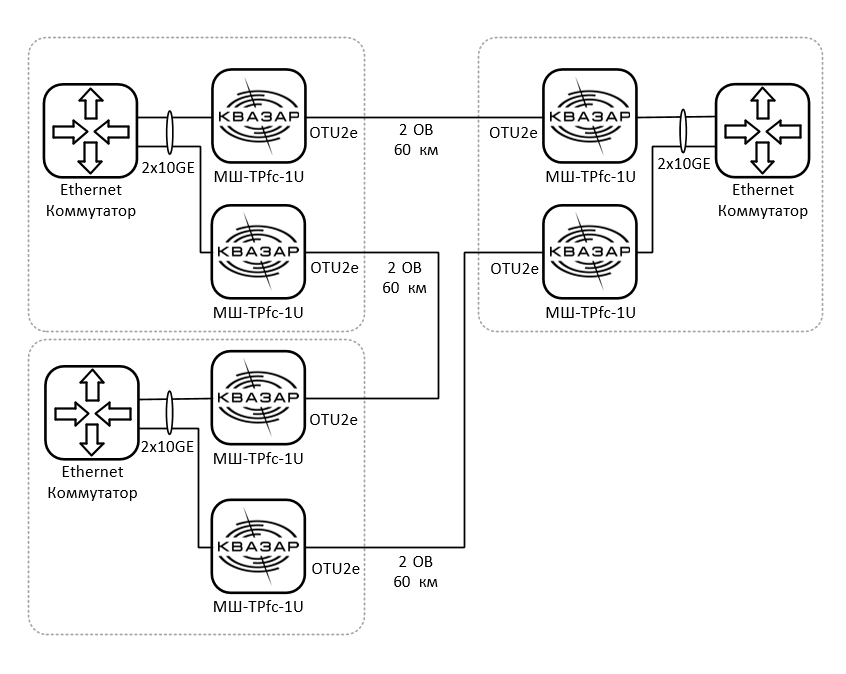

Рисунок 1 - Структурная схема организации каналов 8GFC без применения WDM с кольцевой топологией

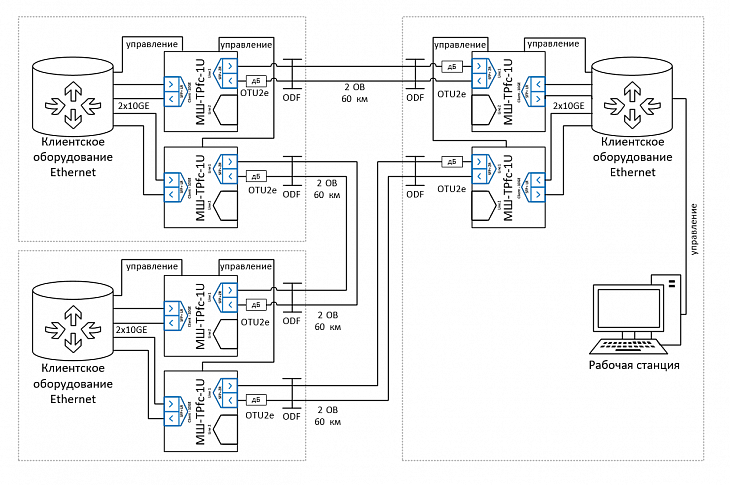

Рисунок 2 - Принципиальная схема каналов 10GE без применения WDM с кольцевой топологией

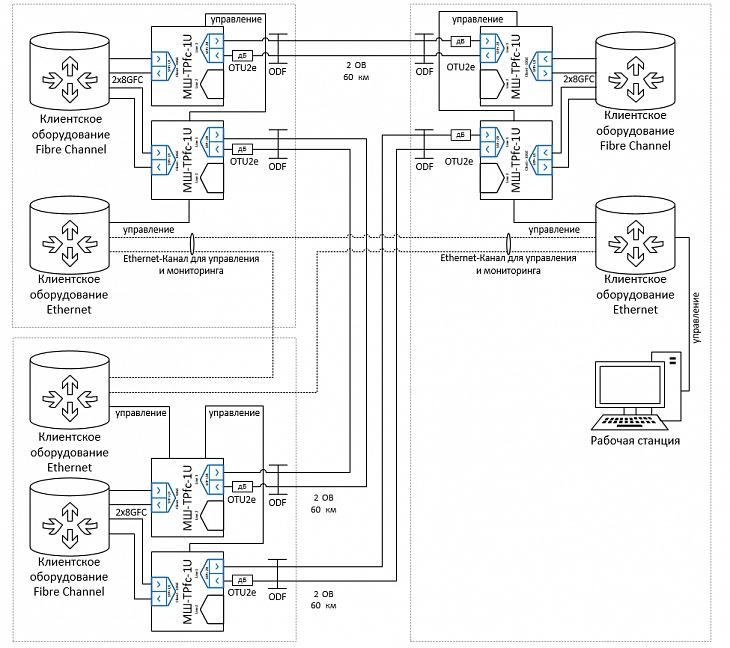

Рисунок 3 - Принципиальная схема канала 8GFC без применения WDM с кольцевой топологией
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, шт. |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
Квазар МШ-ТРfc-1U Модуль шифрования в исполнении моноблока Блок транспондера 2?OTU2e (FEC G.709) с защитой информации. Передача: 10GbE, 8GFC. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования 1+1. Клиентский интерфейс: 1 гнездо SFP+ |
6 |
|
Приемо-передающие модули и аттенюаторы |
||
|
2 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
6 |
|
3 |
Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
6 |
|
4 |
Фиксированный аттенюатор |
6 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
5 |
Шнур оптический Duplex |
12 |
|
6 |
Соединительный шнур RJ45 |
6 |
|
7* |
Инвертор PS48-60/1000 Блок преобразования 220 В (AC) в 48 В (DC) |
12 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
