OTN кросс-коммутатор «Волга»

Первый российский OTN кросс-коммутатор «Волга» позволяет коммутировать потоки ODU на уровнях ODU1/2/3/4 в неблокирующем режиме. Модель XC2Т имеет пропускную способность до 2 Тбит/с. Идет разработка кросс-коммутатора с емкостью матрицы 4 Тбит/с. OTN-коммутация (OTN X-Connect) позволяет произвольно перераспределять OTN-трафик между различными портами одного устройства на уровне отдельных контейнеров ODU-k по разным линейным портам с разными длинами волн. Таким образом OTN-коммутатор позволяет оператору управлять распределением трафика клиентских портов по транспортным каналам более эффективно. При этом каждый клиентский порт больше не связан жестко с определённым транспортным каналом (как в мукспондере): трафик можно коммутировать на любой транспортный интерфейс через систему управления, либо настроить автоматическое перераспределение трафика в зависимости от загрузки каналов.

Технология OTN является приемником технологии коммутации каналов SDH, ключевым элементом которой является кросс-коннект каналов VC-x. OTN кросс-коннект каналов ODU-k впитал в себя лучшие и полезные функции SDH, такие как:

1. Функцию Add-Drop & Continue позволяющая копировать один и тот же сервисный канал, например, в два независимых направления (линейных выхода) и на разных длинах волн.
2. Функцию защитного переключения SNCP ODU-k рабочего канала на резервный ≤ 50 мс.

Технология OTN используется вместе с технологией спектрального уплотнения DWDM, где по одному волокну можно передавать одновременно несколько каналов OTN ODU-k разного уровня на разных длинах волн. Связка технологий OTN и DWDM сегодня является наиболее распространённым решением для построения современных оптоволоконных телекоммуникационных сетей.

OTN VOLGA

Кросс-коммутатор «Волга»

OTN VOLGA V10R2-X2

Схема работы кросс-коммутатора «Волга» V10R2-X2

Параметры/шассиXC9R2V10R2-X2V10R2-X4*
Коммутационная емкость шасси900 Гбит2 Тбит4 Тбит
Количество карт11+2 (вне кросс-коннекта для транспондеров)13
Карта кросс-коммутации23
Линейные карты100 Гбит/с1x200G, 2х100G, 2x200G
Типы клиентских карт10х10 Гбит/с (10GE, STM-64, OTU2, 10GFC, 100GE)2x100G, 20X10G (10GE, STM-64, OTU2), 10GFC, 100GE, 40G, STM-256
Резервирование карты кросс-коммутации1+12+1
Резервирование блоков управления1+1
Резервирование блоков синхронизации1+1
Резервирование блоков питания1+1

⚹находится в разработке

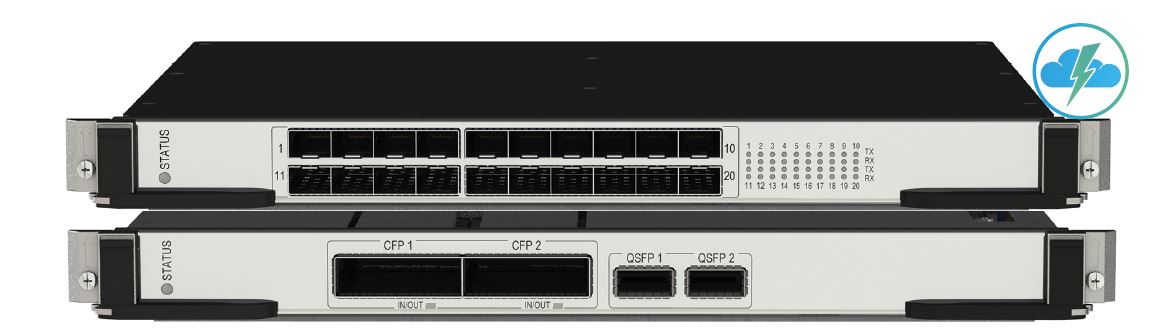

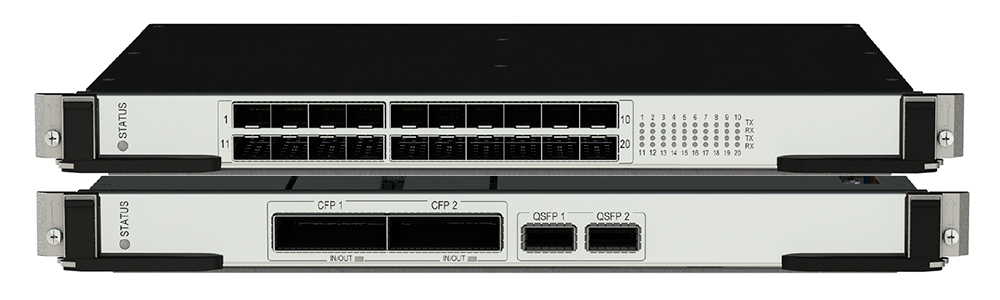

Блоки для шасси серии «Волга» с OTN-коммутацией

  • Передача до 2 каналов 100/200G с одной линейной платы
  • Сменные модули CFP/CFP2 на линейных платах
  • Большое разнообразие подключаемых клиентских интерфейсов
    и количество портов (до 20) на клиентских платах
  • Сменные модули SFP+/SFP28 на клиентских платах

Архитектура оборудования кросс-коммутатора WDM/OTN подразумевает наличие в шасси отдельных линейных плат (сторона DWDM) и трибутарных плат (сторона клиентских интерфейсов), связанных между собой через матрицу кросс-коннекта OTN. Вместе с этим, например, в новом шасси XC900 можно будет использовать 2 слота под обычные транспондеры.

Характеристики линейных карт

Линейные платы

Исполнение

L400-2C2-X2

L200-1C2-X2

L100-1C-X2

L200-2C2-X2

Количество интерфейсов

2

1

 1

 2

Тип интерфейса

CFP2

CFP

CFP2

Формат модуляции

DP-8QAM
DP-16QAM

DP-QPSK

Сетка частот

 50/100 ГГц

Автоматическая коррекция дисперсии

до ± 20 нс/нм

до ± 50 нс/нм

до ± 40 нс/нм

Диапазон длин волн

1528,7-1567,1 нм

OSNRτ (0,1 нм, BER=10-12

18,1 дБ
19,2 дБ

12,5 дБ

11,4 дБ

FEC

SD-FEC 15%

Выходная мощность (BER=10-12)

-15...+1 дБм

-5...0 дБм

-15...+1 дБм

Чувствительность приемника

-22 дБм

-18 дБм

-22 дБм

Перегрузка приемника

0 дБм

Грозозащита

1,6 Мрад/с

1,6 Мрад/с

50 Крад/с

5 Мрад/с

Потребляемая мощность

150 Вт

130 Вт

110 Вт

130 Вт

Характеристики клиентских карт

Клиентские платы

Исполнение

C100-10P-X1

C200-20P-X2

C200-2Q-X2

C100-2Q1P-X1

Количество и тип
интерфейсов

10 (SFP+)

20 (SFP+ /SFP28)

2 x ( QSFP+/
QSFP28)

2 x ( QSFP+/QSFP28) + 1 x SFP+/
SFP28

Стандарт
интерфейса

10GE/OTU2/
STM-64/FC

10GE, OTU2,
STM-64, 8/10GFC,
CPRI 4.9G/6.1G/9.8G,
16/32GFC, 25GE

40GE/OTU3/
STM-56/100GE/
OUT4

10GE, OTU2, STM-64,
CPRI 4.9G/6.1G/9.8G,
8/10/16/32GFC, 25GE OTU3/
STM-256/100GE/OTU4

Потребляемая мощность

100 Вт

150 Вт

110 Вт

130 Вт
