ПЕРЕСТРАИВАЕМЫЕ МУЛЬТИПЛЕКСОРЫ ROADM

Гибкий ввод/вывод каналов для апгрейда сети и резервирования

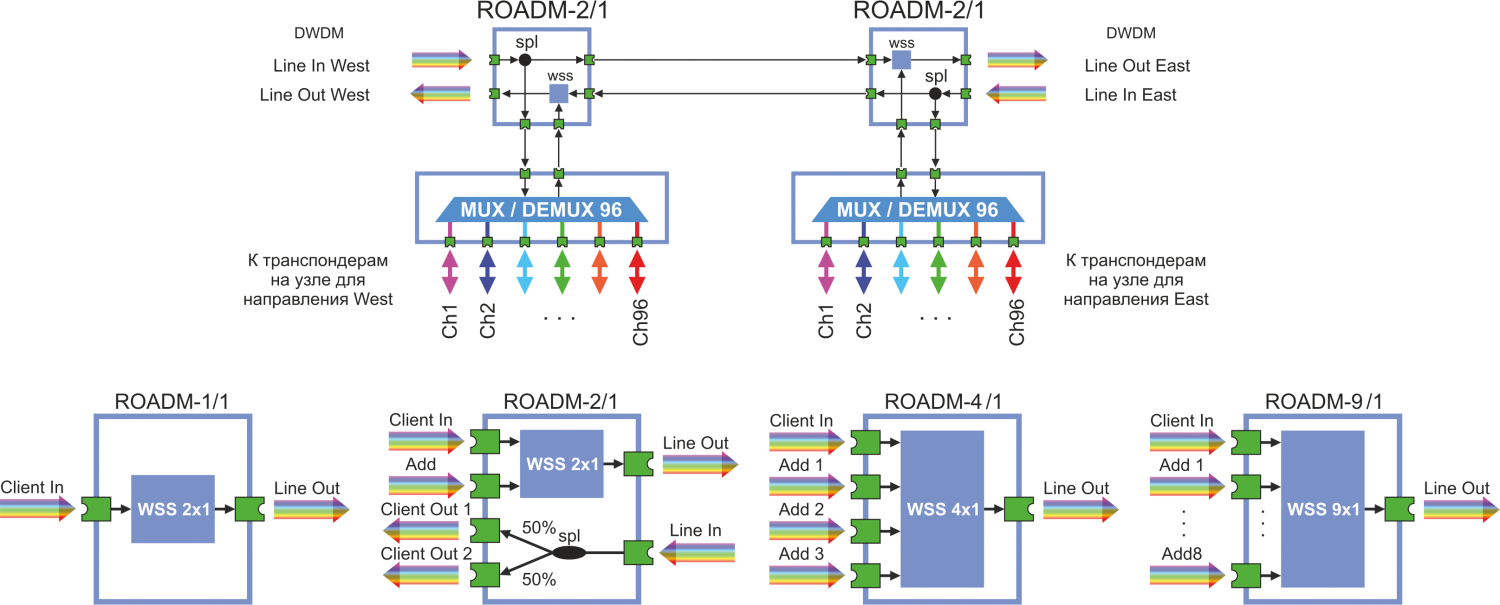

Перестраиваемые мультиплексоры/демультиплексоры ROADM-x/1 (x=2,4,9) предназначены для гибкого перенаправления оптических каналов на крупных сетевых узлах терминирования и кросс-коммутации. Мультиплексоры ROADM-x/1 предназначены для выборочного объединения каналов из, соответственно, двух, четырех и девяти входных линейных DWDM-cигналов в один выходной DWDM-сигнал. Оптический эквалайзер (СА) имеет один DWDM-вход и один DWDM-выход. Все мультиплексоры осуществляют поканальную регулировку мощности сигнала встроенными оптическими аттенюаторами через сетевую систему управления. Блоки ROADM позволяют выполнять резервирование высокоскоростных каналов 100G и 40G с минимальными затратами. Время перестройки маршрута составляет менее 40 секунд.

Оптические характеристики

Параметр ROADM 1/1 CA 2/1 4/1 9/1
Интервал между каналами50 ГГц
Число каналов входных/выходных 96\96 96х2/96 96х4/96 96х9/96
Диапазон частот 192,10...196,00 ГГц 191,30...196,05 ТГц
Потери в канале Line In - Line Out 6,5 дБ 6,5 дБ 7,5 дБ
Потери в канале, состояние add 6,5 дБ 6,5 дБ 7,5 дБ
Потери в канале, состояние drop ---
Потери в канале, состояние blocked40 дБ
Диапазон регулировки аттенюатора15 дБ
Шаг перестройки аттенюатора0,1 дБ
Время переключения канала250 мс
Время переключения аттенюатора≤ 50 мс
Потребляемая мощность не более10 Вт 35 Вт
