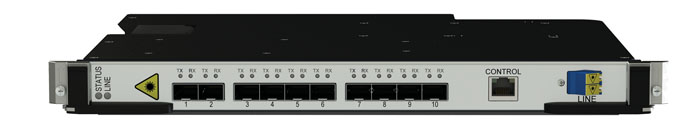

АГРЕГИРУЮЩИЙ ТРАНСПОНДЕР MS-100E

Передача 10 х 10 Гбит/с клиентских сигналов в DWDM-канале 100 Гбит/с

  • Передача 10 клиентских сигналов: 10GE, STM-64, OTU2, 8/10 GFC
  • Когерентный формат передачи DP-QPSK
  • Перестраиваемый в C-диапазоне лазер
  • Автоматическая коррекция дисперсии до ± 55 нс/нм
  • OSNRτ от 11 дБ (0,1 нм, BER = 10 -12)
  • Блок сертифицирован BROCADE

Установлено несколько мировых рекордов (MS-100E-T10): - передача 100G на 4000 км без компенсации дисперсии и без регенерации - передача 10∗100G на 500 км c ROPA

Линейка агрегирующих транспондеров (мукспондеров) MS-100E включает в себя три исполнения. На оборудовании было установлено несколько мировых рекордов (MS-100E-T10):

  • передача 100G на 4000 км в каскаде EDFA без компенсации дисперсии и без регенерации;
  • передача 10х100G на 500 км c ROPA в однопролетной линии.


Блок может иметь имеет Ethernet-порт для организации служебного канала ESC внутри служебных заголовков OTN OTU4 на рабочей длине волны мукспондера. MS-100E-T10 сертифицирован BROCADE,

Оптические характеристики

Линейный интерфейс Исполнение
MS-100E-T10-LH MS-100E-T10 MS-100E-T10-SH
Количество интерфейсов1
Тип интерфейсовLC/UPC
Стандарт интерфейсаOTU4
Формат модуляцииDP-QPSK
Автомат. коррекция дисперсиидо ± 55 нс/нм до ± 22 нс/нм
Диапазон длин волн1528,7-1567,1 нм
OSNRτ (0,1 нм, BER=10∧-12)11 дБ 12.5 дБ13.5 дБ
FECSoft-FEC 13%+HD-FEC 7% Soft-FEC 15%
Выходная мощность (BER=10-12) +1…+5 дБм -15…+1 дБм
Чувствительность приемника (BER=10-12)-18 дБм
Перегрузка приемника (BER=10-12)0 дБм
Клиентский интерфейс
 Количество10
Тип интерфейсаSFP+
Стандарт интерфейса 10GE, STM-64, OTU2, OTU2e, 8/10GFC
Потребляемая мощность 170 Вт165 Вт 100 Вт
