Охлаждение Delta
Охлаждение Delta



Delta InfraSuite: Прецизионное охлаждение

В современных центрах обработки данных используется модель инфраструктуры с высокой плотностью мощности, основанная на blade-серверах. Она позволяет выгодно использовать пространство и отвечает требованиям быстро развивающегося оборудования в сфере ИТ. Однако при этом возрастают расходы на охлаждение, поскольку для этой модели необходимы источники питания с высокой плотностью мощности. Затраты на энергообеспечение системы кондиционирования могут достигать до 45% от общих энергозатрат ЦОД.

Группа компаний Delta является ведущим мировым производителем систем охлаждения и лидером в сфере управления энергией, что позволило ей создать решения для прецизионного охлаждения в системе Delta InfraSuite, максимально отвечающие потребностям современных центров обработки данных. В исследовательских центрах Delta при разработке системы прецизионного охлаждения тщательно проверяются такие параметры, как производительность и надёжность системы, чтобы обеспечить наивысшее качество. Технические характеристики и условия тестирования приведены в таблице ниже:

В помещении

ХарактеристикаЕд. изм.ДиапазонПогрешность
Объем воздухам3/мин50~500± 3 %
Т-ра сухого термометра°C0~40± 0,3 °C
Т-ра влажного термометра°C0~40± 0,2 °C
Относительная влажность%30~903 %
Объем жидкостил/мин0~500± 2 %
Температура впускаемой жидкости°C4~4± 0,1 °C
Охлаждающая способностькВт17,5~106± 2 %
Мощность нагреваниякВт17,5~106± 2 %
Мощность увлажнениякВт0~60
Размеры, ВхШхГм6Χ10Χ6

Вне помещения

ХарактеристикаЕд. изм.ДиапазонПогрешность
Объем воздухам3/мин0~100± 3 %
Т-ра сухого термометра°C-25~50± 0,3 °C
Т-ра влажного термометра°C-25~50± 0,2 °C
Относительная влажность%20~903 %
Объем жидкостил/мин0~500± 2 %
Температура впускаемой жидкости°C4~34± 0,1 °C
Охлаждающая способностькВт0~70± 2 %
Мощность нагреваниякВт0~70± 2 %
Мощность увлажнениякВт0~60
Размеры, ВхШхГм6Χ10Χ6

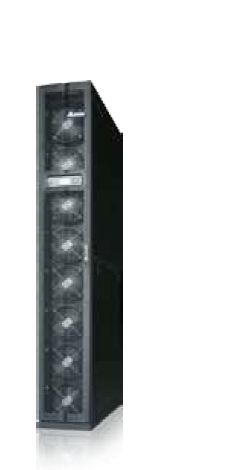

Внутрирядные прецизионные кондиционеры RowCool 29 кВт

Повышение плотности мощности в современных ЦОД привело к тому, что традиционные прецизионные кондиционеры уже не могут обеспечить охлаждение в следующих ситуациях:

  • Колебания нагрузки в периоды пикового и обычного потребления
  • Высокая плотность мощности
  • Неравномерное распределение тепла

Эффективно решить эти проблемы помогут внутрирядные прецизионные кондиционеры Delta InfraSuite RowCool.

Высокая надёжность

  • Возможность подключения электропитания от двух независимых вводов для повышения
  • надежности
  • Поддержка горячей замены выпрямителей и вентиляторов значительно сокращает время ремонта
  • Встроенный насос для эффективного удаления конденсата
  • Панели из стали холодного проката с антиэлектростатическим эпоксидным покрытием с высокой коррозионной стойкости
  • Встроенный датчик протечки воды с функцией сигнализации
  • Модульная конструкция стойки, позволяющая присоединять новые кондиционеры при увеличении тепловой нагрузки
  • Встроенный осушитель с ручным управлением для быстрого и точного осушения воздуха
  • Поддержка группового управления и резервирования

Гибкость

  • Гибкая конфигурация присоединений: трубы охлаждённой воды можно подвести сверху или снизу
  • Колёсики под днищем позволяют легко перекатить кондиционер к месту, где нужно обеспечить охлаждение
  • Высокоэффективный воздушный фильтр (MERV 8 ASHRAE 52.2, 45 мм / G4 по EN779), для сокращения расходов также предлагается моющийся фильтр MERV 1
  • Удалённый мониторинг через карту SNMP обеспечивает расширенную защиту системы
  • Возможность изменения направления выброса воздуха

Высокая эффективность

  • Плавное регулирование скорости вентиляторов для энергосбережения
  • Возможность регулирования расхода воды для энергосбережения
  • Встроенный векторный расходомер охлаждённой воды с индикацией показаний и отображением состояния системы
  • Встроенные датчики температуры теплоносителя
  • Встроенная функция измерения холодопроизводительности

Области применения

  • Зона с высокой плотностью размещения стоек
  • Помещения, требующие прецизионного поддержания параметров микроклимата
  • Помещения с недостаточной высотой
Технические характеристики
МодельHCH1850
Тип охлажденияВодяное
Максимальная холодопроизводительность28 кВт
Явная холодопроизводительность27,8 кВт
Отношение явной теплоты к полной0,99
ПитаниеОдна фаза, 220-240 В, 50/60 Гц
Максимальный ток на входе5 A
Потребляемая мощность1,05 кВт
Расход воздуха, куб. метров в час (куб. футов в мин.)4930 (2900)
Диаметр входных и выходных патрубков водяного контура25A (1 дюйм), внутренняя резьба PT
Местоположение патрубков водяного контураСверху и снизу
Максимальная температура воды на входе20 °C
Фильтр30~35 %, MERV 8 (одноразовый) / G4 по EN779
Насос для отвода конденсатаВходит в стандартную комплектацию
Коммуникационные интерфейсыСлот SNMP x1 (карта SNMP – опция), RS232x1, RS485x1 (протокол Modbus), Вход с сухим контактом x2, выход с сухим контактом x2, разъём датчика температуры x3, разъём выносного датчика температуры/влажности x1
ПринадлежностиМоющийся фильтр, Дверь с регулированием направления выброса воздуха. Выносной датчик температуры/влажности, карта SNMP
Условия эксплуатации
Рабочкая температура
4 ~ 40 °C
Относительная влажность воздуха30 ~ 85%, без образования конденсата
Физические характеристики
Размеры (ШхГхВ) мм
300x1090x2000
Масса (кг)185

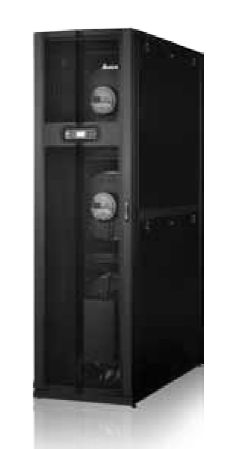

Внутрирядные прецизионные кондиционеры RowCool 70 кВт

Повышение плотности мощности в современных ЦОД привело к тому, что традиционные прецизионные кондиционеры уже не могут обеспечить охлаждение в следующих ситуациях:

  • Колебания нагрузки в периоды пикового и обычного потребления
  • Высокая плотность мощности
  • Неравномерное распределение тепла
  • Эффективно решить эти проблемы помогут системы внутрирядного прецизионного охлаждения Delta InfraSuite RowCool.

      Высокая надёжность

    • Возможность подключения электропитания от двух независимых вводов для повышения надежности
    • Встроенный насос для эффективного удаления конденсата
    • Панели из стали холодного проката с антиэлектростатическим эпоксидным покрытием с высокой коррозионной стойкостью
    • Встроенный датчик протечки воды с функцией сигнализации
    • Модульная конструкция стойки, позволяющая присоединять новые кондиционеры при увеличении тепловой нагрузки
    • Встроенный осушитель с ручным управлением для быстрого и точного осушения воздуха
    • Поддержка группового управления и резервирования

    Гибкость

    • Гибкая конфигурация подсоединений: трубы охлаждённой воды и кабель питания можно подвести сверху или снизу
    • Колёсики под днищем позволяют легко перекатить кондиционер к месту, где нужно обеспечить охлаждение
    • Высокоэффективный воздушный фильтр (MERV 8 ASHRAE 52.2 / G4 по EN779)
    • Удалённый мониторинг через карту SNMP обеспечивает расширенную защиту системы
    • Опциональные подогреватель и увлажнитель для более точного регулирования температуры и влажности
    • Возможность изменения направления выброса воздуха

      Высокая эффективность

    • Плавное регулирование скорости вентиляторов для энергосбережения
    • Возможность регулирования расхода воды для энергосбережения
    • Встроенный векторный расходомер охлаждённой воды с индикацией показаний и отображением состояния системы
    • Встроенные датчики температуры теплоносителя
    • Встроенная функция измерения холодопроизводительности

    Области применения

    • Зона с высокой плотностью размещения стоек
    • Помещения, требующие прецизионного поддержания параметров климата
    • Помещения с недостаточной высотой
Технические характеристики
МодельСтандартная модель
HCH1CB0A0250098
Модель с подогревателем
/увлажнителем
Максимальная холодопроизводительность *1кВт62,762,7
Явная холодопроизводительностькВт62,262,2
Отношение явной теплоты к полной11
ПитаниеФ/Гц/В3Ф, 4-пров.+земля/50 и 60 Гц/ 380 В3Ф, 4-пров.+земля/50 и 60 Гц/ 380 В
Макс. потребляемая мощностькВт314
Максимальный токА522
ВентиляторыРасход воздухакуб. метров в час
(куб. футов в мин.)
11400 (6700)11400 (6700)
ТипECEC
Количествошт.33
ТеплообменникРасход водылитров в мин.147147
ПодогревательМощностькВт (БТЕ/ч)8,1 (27600)
ТокА12,3
Ступенейшт.3
УвлажнительПроизводительностькг/ч3,0
Потребляемая мощностькВт2,25
ТокА3,5
Насос для отвода конденсатаРасход водыл/ч60 (15,85 гал/ч)60 (15,85 гал/ч)
Высота напорам5 (16,4 футов)5 (16,4 футов)
Расстояние подачим18 (60 футов)18 (60 футов)
Фильтр (одноразовый)Класс фильтра30~35 % MERV8 / G4 по EN77930~35 % MERV8 / G4 по EN779
Диаметр патрубковВход водымм (дюймы)32A (1 1/4”) внутренняя резьба PT32A (1 1/4”) внутренняя резьба PT
Выход водымм (дюймы)32A (1 1/4”) внутренняя резьба PT32A (1 1/4”) внутренняя резьба PT
Сливная трубамм (дюймы)10A (3/8”) внешняя резьба PT10A (3/8”) внешняя резьба PT
Питающая вода увлажнителямм (дюймы)Н/Д10A (3/8”) внешняя резьба PT
Размещение патрубков входа/выхода водяного контураСверху/Снизу (опция)Сверху/Снизу (опция)
Ввод электропитанияСверху или снизуСверху или снизу
УправлениеКоммуникационные интерфейсыСлот SNMP x1 (карта SNMP – опция), RS232x1, RS485x1 (протокол Modbus),
Вход с сухим контактом x2, выход с сухим контактом x2, разъём датчика
температуры x3, разъём выносного датчика температуры/влажности x1
ПринадлежностиКарта SNMP, соединительная труба для подвода воды сверху, дополнительный
увлажнитель в комплекте, дополнительный подогреватель в комплекте,
выносной датчик температуры/влажности, дверь с регулированием
направления выброса воздуха
Габариты и массаВысота (с/без упаковки)мм2000 / 22202000 / 2220
Ширина (с/без упаковки)мм600 / 764600 / 764
Глубина (с/без упаковки)мм1090 / 13421090 / 1342
Масса (сухая / рабочая)мм368 / 414375 / 421
  1. Условия измерения холодопроизводительности при подключении к сети 50 Гц

    Температура рециркуляционного
    воздуха
    37 °C (по сухому термометру) /
    24 % (относительная влажность)
    Температура охлажденной воды на входе10 °C
    Разность температур охлажденной
    воды на входе и выходе
    15 °C


  2. Стандарты для измерения холодопроизводительности: ASHARE 127 и GB/T 19413-2003.

  3. Условия эксплуатации: температура воды на входе 5~15 °C, температура рециркуляционного воздуха 4~40 °C по сухому термометру, относительная влажность 30~85 %.

  4. В силу постоянного совершенствования продукции характеристики могут изменяться без предварительного уведомления.%

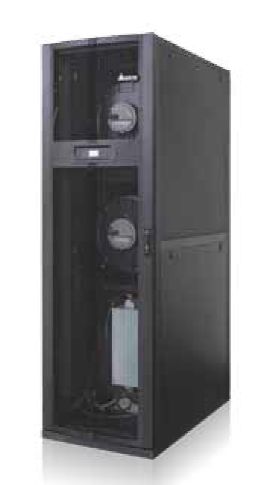

Внутрирядные прецизионные кондиционеры воздушного охлаждения серии RowCool

Эффективное удаление тепла из центров обработки данных Повышение плотности мощности в современных ЦОД привело к тому, что традиционные прецизионные кондиционеры уже не могут обеспечить охлаждение в следующих ситуациях:

  • Колебания нагрузки в периоды пикового и обычного потребления
  • Высокая плотность мощности
  • Неравномерное распределение тепла

Внутрирядный прецизионный кондиционер воздушного охлаждения Delta InfraSuite RowCool поможет эффективно решить эти проблемы.

Высокая эффективность

  • Комбинация внутреннего и наружного блоков обеспечивает высокую степень энергетической эффективности (EER) при низких эксплуатационных расходах.
  • Экономия, обеспечиваемая инверторным приводом встроенного компрессора, регулирующим скорость вращения в зависимости от нагрузки.
  • Экономия, обеспечиваемая плавным регулированием скорости вентиляторов внутреннего и наружного блоков.
  • Высокая холодопроизводительность обеспечивает экономию средств на закупку охлаждающего оборудования, а компактные размеры позволяют экономить ценную полезную площадь в ЦОД.

Высокая надёжность

  • Модульная конструкция стойки, позволяющая присоединять новые кондиционеры при увеличении тепловой нагрузки.
  • Поддержка группового управления и резервирования для компенсации колебаний нагрузки в период пикового потребления.
  • Опциональные воздухонагреватель и увлажнитель для более точного регулирования температуры и влажности.
  • Встроенные датчики высокого и низкого давления, температуры компрессора, потока воздуха и другие устройства сигнализации о неисправностях способствуют сокращению времени на техническое обслуживание.
  • Доступ внутрь спереди и сзади, а также модульная конструкция компонентов упрощают и ускоряют выполнение проверок и технического обслуживания.
  • Работа компрессора на малой скорости при низкой тепловой нагрузке вместо частого пуска/останова продлевает срок его службы.

Гибкость

  • Горизонтальная подача воздуха для ЦОД без фальшполов сокращает расходы на строительные работы.
  • Гибкая конфигурация присоединений: трубы и кабели питания можно подвести сверху или снизу.
  • Высокоэффективный одноразовый воздушный фильтр (MERV 8), для сокращения расходов также предлагается моющийся фильтр MERV 1.
  • Удалённый мониторинг через карту SNMP обеспечивает расширенную защиту системы.

Технические характеристики
МодельHCH6C60HCH6C60 Humidity Control
МодельHCH6C60HCH6C60 Humidity Control
ТипВоздушного охлажденияВоздушного охлаждения
Максимальная холодопроизводительность37,2 кВт37,2 кВт
Максимальная явная холодопроизводительность36,1 кВт36,1 кВт
Электропитание3 фазы, 380 В, 50/60 Гц3 фазы, 380 В, 50/60 Гц
Максимальный потребляемый ток28,4 А36,6 А
Максимальная потребляемая мощность18,7 кВт24,0 кВт
Расход воздуха7800 м3/ч7800 м3/ч
КомпрессорСпиральныйСпиральный
ХладагентR410AR410A
Эффективность воздушного фильтраMERV 8MERV 8
Мощность воздуходогревателянет5,4 кВт
Паропроизводительность увлажнителянет3 кг/ч
Интерфейсы связиRS232Χ1, RS485Χ1, CAN вх/вых.Χ1, вход с сухим контактомΧ1, выход с сухим контактомΧ 1, слот SNMPΧ1
Соединения трубГазовая линия: 7/8” под пайкуГазовая линия: 7/8” под пайку
Жидкостная линия: 5/8” под пайкуЖидкостная линия: 5/8” под пайку
Сливная труба: ПВХ, внутренний диаметр 3/4”Сливная труба: ПВХ, внутренний диаметр 3/4”
Подающая труба увлажнителя: ПВХ, внутренний диаметр 3/8”
Дополнительные принадлежностиВыносной датчик температуры/влажности, выносной датчик температуры,
карта SNMP, сливной насос,датчик протечки воды, увлажнитель
Размеры (Ш х Г х В)600Χ1090Χ2000 мм600Χ1090Χ2000 мм
Масса340 кг352 кг

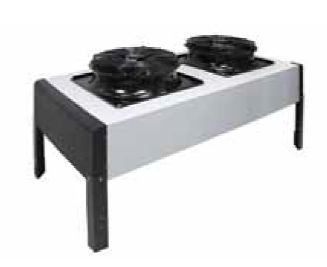

Наружный конденсаторный блок

МодельHCC6C80
Электропитание3 фазы, 380 В, 50/60 Гц
Максимальный потребляемый ток2 A на каждый вентилятор
Расход воздуха20 400 м3/ч
Рабочая температура-15~40 °C
Размеры (Ш х Г х В)2512Χ1204Χ1128 мм
Масса224 кг
